110kv电缆耐压试验装置配置选型

责任编辑： 人气： 发表时间：2024-07-08 08:55:45

•
  110kv电缆耐压试验装置配置选型：适用于大容量、高电压电气设备的交接和预防性试验
  变频串联谐振试验装置以全新的、创新的技术完成各种试验，减少所需电源容量，同时克服传统谐振仅能满足一根电缆3小时的极限工作时间，专利技术设计保证工程现场多根电缆连续耐压的需求。
  满足不同等级电压试验，电抗器采用多只分开设计，可根据现场试验需求任意组合。


  110kv电缆耐压试验装置配置选型
  规格型号（kva/ka）	产品配置				用途
  	变频电源（kw）	励磁变压器（kva/kv）	电抗器 （kva/kv-个）	电容分压器（kv/pf）
  540/270	20/30	30-4/8/16	25/25-3	270/500	35kv/300mm2电缆2km， 110kv/300mm2 电缆0.5km 110kv系统
  648/270	22/30	30-4/8/16	81/35-8	270/500	35kv/300mm2电缆4km， 110kv/300mm2 电缆1km 110kv系统
  1000/500	45	20-4/8/16	100/50-10	500/1000	110kv/600mm2电缆2km 220kv系统
  1620/540	75	75-4/8/25	405/135-4	500/500	220kv/630mm2电缆0.8km 110kv/630mm2电缆2km 220kv系统
  2080/500	75	75-4/8/25	520/130-4	500/5000	220kv gis断路器 110kv/800mm2电缆2.5km
  4000/800	200	200-5/10/35	1000/2000-4	800/1000	500kv gis 开关 500kv 主变中性点 220kv/630mm2电缆1.2km 110kv/630mm2电缆3.5km
  4680/130	200	200-1.5/3/6/35	1170/65-4	130/4000	110kv/1000mm2电缆5km 35kv/300mm2电缆10km 10kv/300mm2电缆10km
  8100/500	200	200-3/6/35	2025/135-4	500/500	220kv/1000mm2电缆4km 110kv/1000mm2电缆10km 35kv/240mm2电缆1.3km 220kv系统
  wj-300kw/5980kva/220kv	300kw局放主机、9208局放仪4通道（含定位功能）30	300-2*正负4/10/35	无局放补偿电抗器350/35-4 无局放电抗器 1495/130-4	无局放电容分压器兼耦合电容100kv/500pf 无局放电容分压器 500kv/1500pf	110kv 400mva和220kv240mva 感应电压带局部放电测量 220kv/1000mm2电缆23km 110kv/1000mm2电缆26km 220kv系统


  110kv电缆耐压试验装置配置选型


  540kva/270kv串联谐振装置 35kv/300mm2电缆2km 110kv/300mm2 电缆0.5km	1000kva/500kv变频串联谐振 110kv/600mm2电缆2km 220kv系统	1620kva/540kv变频串联谐振 110kv/630mm2电缆2km 220kv/630mm2电缆0.8km 220kv系统
  4000kva/800kv变频串联谐振 110kv/630mm2电缆3.5km 220kv/630mm2电缆1.2km 500kv 主变中性点	8100kva/500kv串联谐振装置 110kv/1000mm2电缆10km 35kv/240mm2电缆1.3km 220kv系统	300kw变压器感应电压带局部放电测量装置 110kv/1000mm2电缆26km 220kv/1000mm2电缆23km 220kv系统

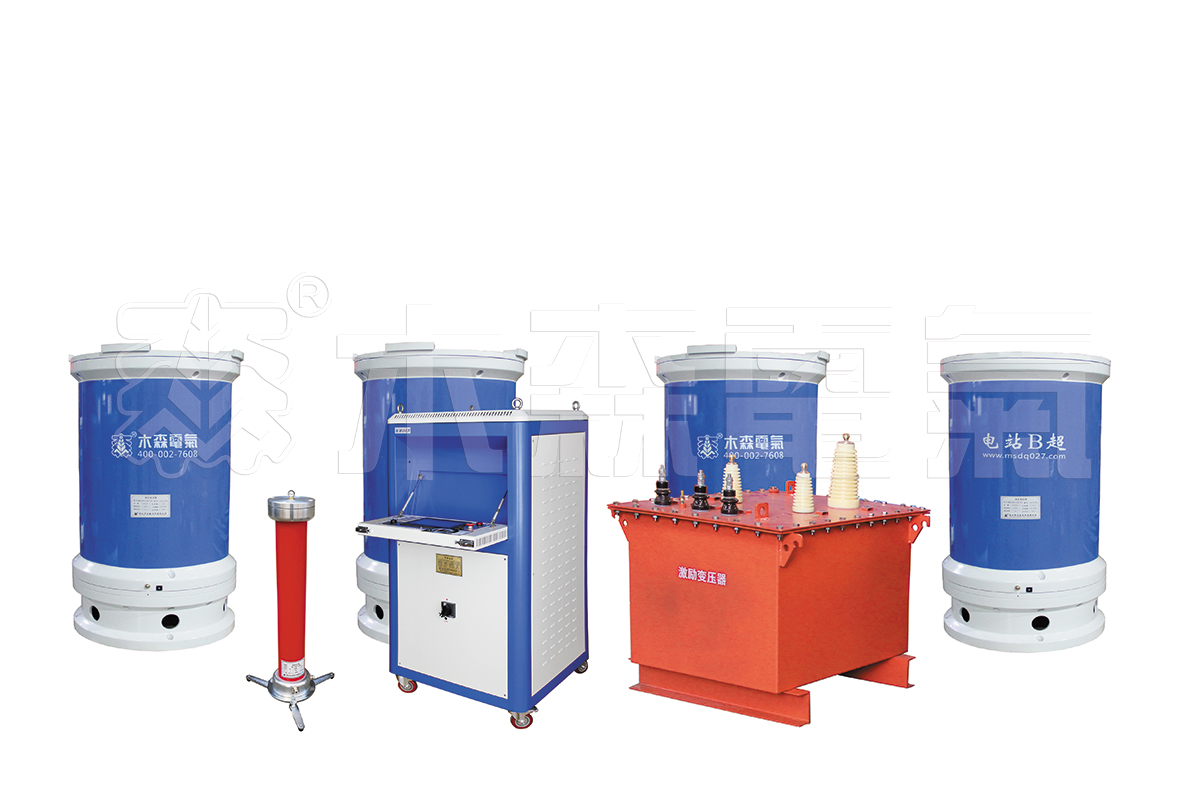

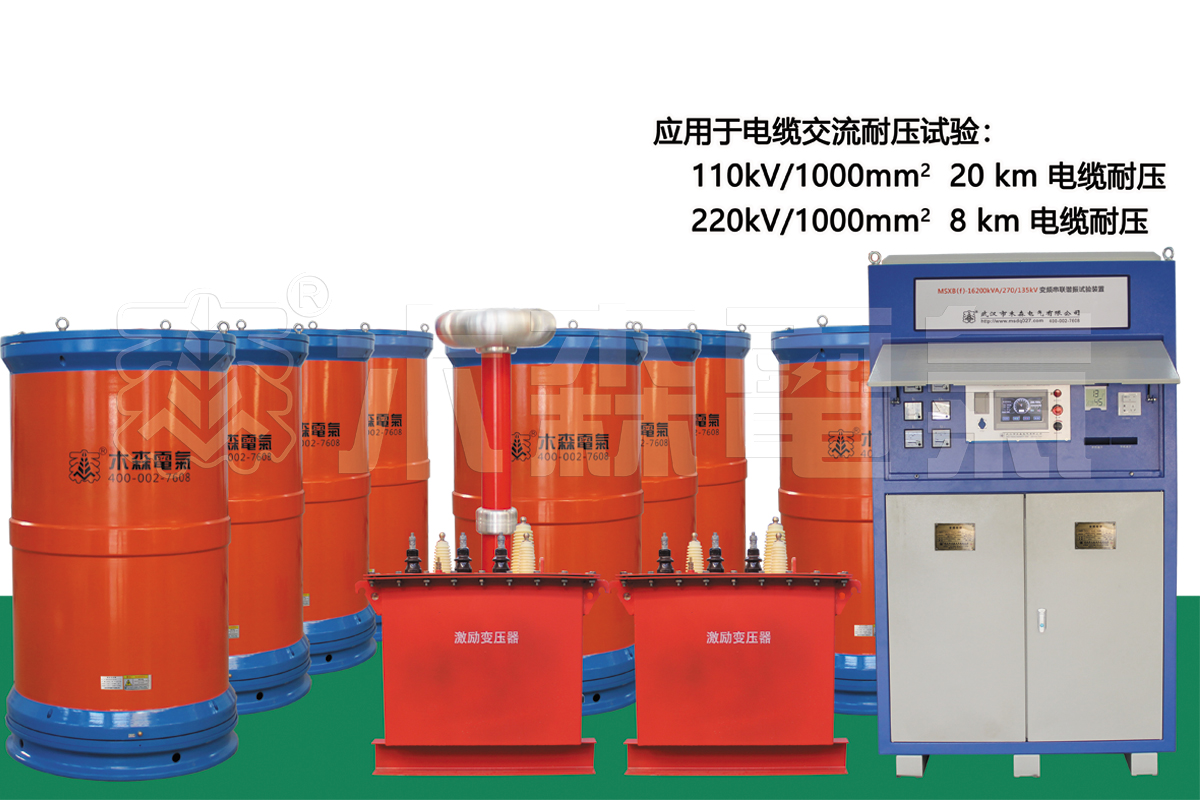

  8100kva/270/135kv变频串联谐振试验装置 110kv/630mm210km电缆 220kv/1000mm23km 电缆	8100kva/130kv变频串联谐振试验装置 110kv/630mm2 10km电缆	16200kva/270/135kv变频串联谐振试验装置 110kv/1000mm210km电缆 110kv/1000mm220km电缆
