35kv电缆耐压试验装置配置选型

责任编辑：

人气：

发表时间：2024-07-08 08:55:45

35kv电缆耐压试验装置配置选型：适用于大容量、高电压电气设备的交接和预防性试验
变频串联谐振试验装置以全新的、创新的技术完成各种试验，减少所需电源容量，同时克服传统谐振仅能满足一根电缆3小时的极限工作时间，专利技术设计保证工程现场多根电缆连续耐压的需求。
满足不同等级电压试验，电抗器采用多只分开设计，可根据现场试验需求任意组合。

35kv电缆耐压试验装置配置选型
规格型号（kva/ka）	产品配置				用途
规格型号（kva/ka）	变频电源（kw）	励磁变压器（kva/kv）	电抗器（kva/kv-个）	电容分压器（kv/pf）	用途
75/75	5.5	6-1.5/3	25/25-3	80/1000	10kv/300mm²电缆1.5km 35kv/300mm² 电缆0.4km 35kv主变的交流耐压试验
108/108	5.5	6-1.5/3/6	27/27-4	110/1500	10kv/300mm²电缆2km 35kv/300mm²电缆0.5km 35kv系统
108/54	5.5	6-1.5/3	27/27-4	60/2500	10kv/300mm²电缆2km 35kv/300mm²电缆0.5km
135/22	7.5	7.5-1.5/3/6	33.75/27-4	110/1500	10kv/300mm²电缆3km 35kv/300mm²电缆1km 35kv系统
135/108	7.5	7.5-1.5/3/6	33.75/27-4	110/1500	10kv/300mm²电缆3km 35kv/300mm²电缆1km 35kv系统
162/54	11	11-1.5/3	40.5/27-4	60/2500	10kv/300mm²电缆3km 35kv/300mm²电缆1km
162/108	11	11-1.5/3/6	40.5/27-4	110/1500	10kv/300mm²电缆3km 35kv/300mm²电缆1.2km 35kv系统
216/108	11	11-1.5/3/6	54/27-4	110/1500	10kv/300mm²电缆4km 35kv/300mm²电缆1.6km 35kv系统
216/216	11	11-2.5/5/10	36/36-6	220/1000	110kv gis
270/108	15	15-1.5/3/6	67.5/27-4	110/1500	10kv/300mm²电缆5km 35kv/300mm²电缆2km 35kv系统
270/270	15	15-4/8/16	45/45-6	270/500	35kv/300mm²电缆1km 110kv系统
324/316	15	15-2.5/5/10	54/36-6	220/1000	35kv/300mm²电缆2km 110kvgis
324/54	18.5	18.5-1.5/3	54/27-6	60/2500	10kv/300mm²电缆6km 35kv/300mm²电缆2.5km
324/108	18.5	18.5-1.5/3/6	54/27-6	110/1500	10kv/300mm²电缆6km 35kv/300mm²电缆2.5km 35kv系统
324/270	18.5	18.5-4/8/16	54/45-6	270/500	35kv/300mm²电缆1.5km 110kv系统
405/108	22	22-1.5/3/6	67.5/27-6	110/1500	10kv/300mm²电缆8km 35kv/300mm²电缆3km 35kv系统
405/270	22	22-4/8/16	67.5/45-6	270/500	35kv/300mm²电缆3km 110kv系统
540/270	20/30	30-4/8/16	25/25-3	270/500	35kv/300mm²电缆2km， 110kv/300mm²电缆0.5km 110kv系统
648/270	22/30	30-4/8/16	81/35-8	270/500	35kv/300mm²电缆4km， 110kv/300mm²电缆1km 110kv系统
675/270	37	37-3/6/15	67.5/27-10	270/1000	35kv/300mm²电缆5km， 110kv系统
810/270	37	37-4/8/16	90/45-9	270/500	35kv/300mm²电缆6km 110kv系统

35kv电缆耐压试验装置配置选型


75kva/75kv串联谐振 10kv/300mm²电缆1.5km 35kv/300mm² 电缆0.4km 35kv主变的交流耐压试验	108kva/108kv串联谐振 10kv/300mm²电缆2km 35kv/300mm²电缆0.5km 35kv系统	135kva/108kv串联谐振 10kv/300mm²电缆3km 35kv/300mm²电缆1km 35kv系统

270kva/270kv调频串联谐振 35kv/300mm²电缆1km 110kv系统	540kva/270kv串联谐振装置 35kv/300mm²电缆2km 110kv/300mm² 电缆0.5km	270kva/108kv变频串联谐振 10kv/300mm²电缆5km 35kv/300mm²电缆2km

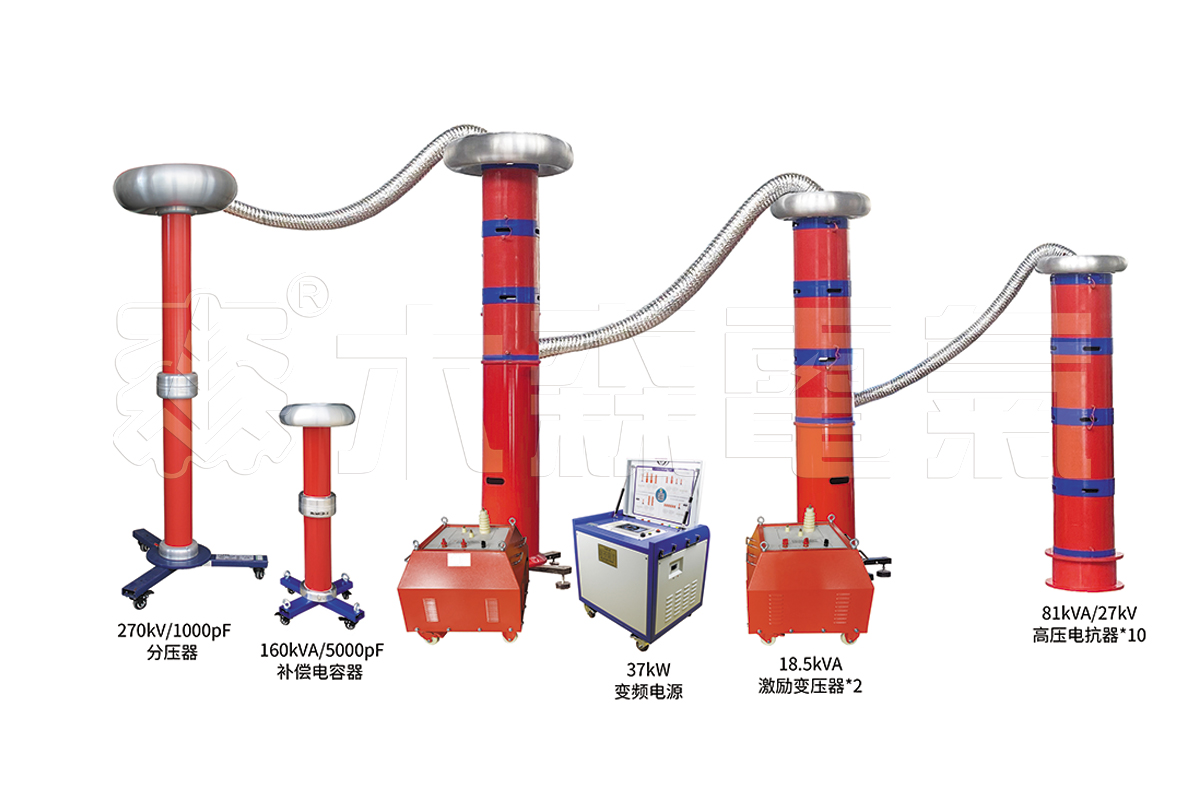

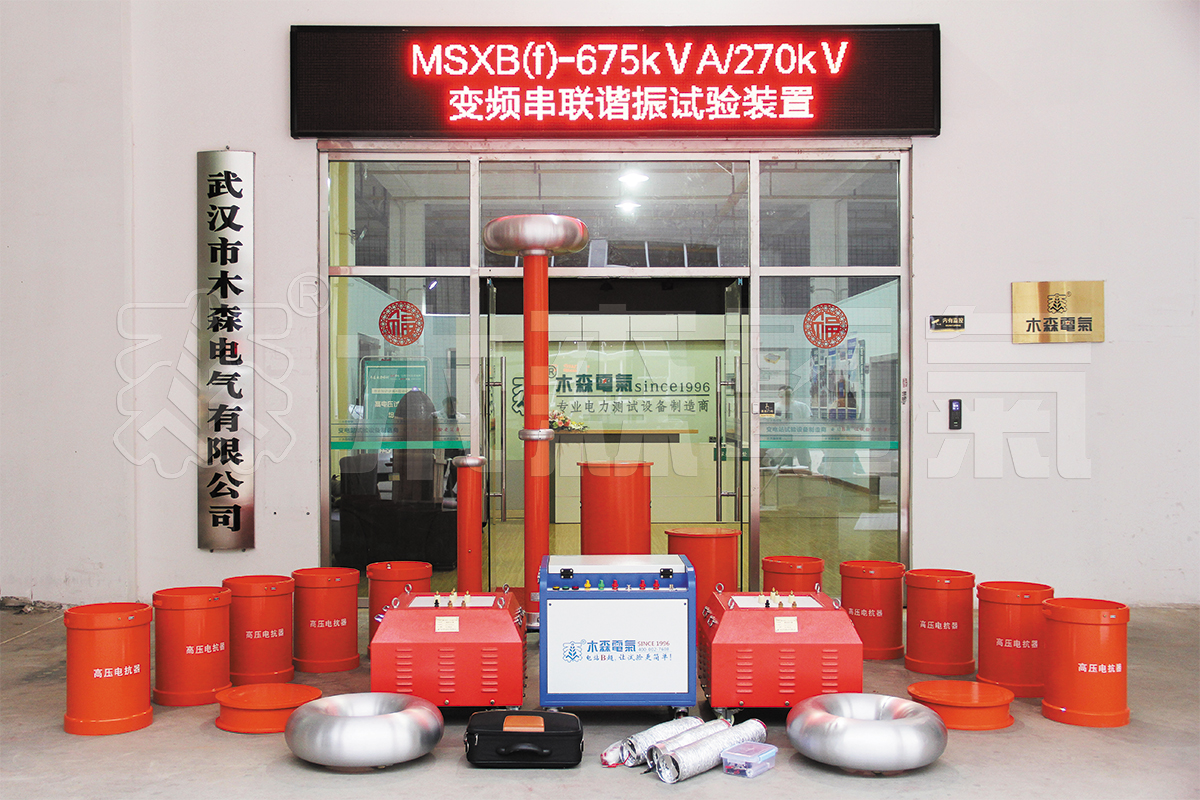

405kva/108kv串联谐振 10kv/300mm²电缆8km 35kv/300mm²电缆3km	675kva/270kv串联试验装置 35kv/300mm²电缆5km 110kv系统	810kva/270kv串联谐振 35kv/300mm²电缆6km 110kv系统

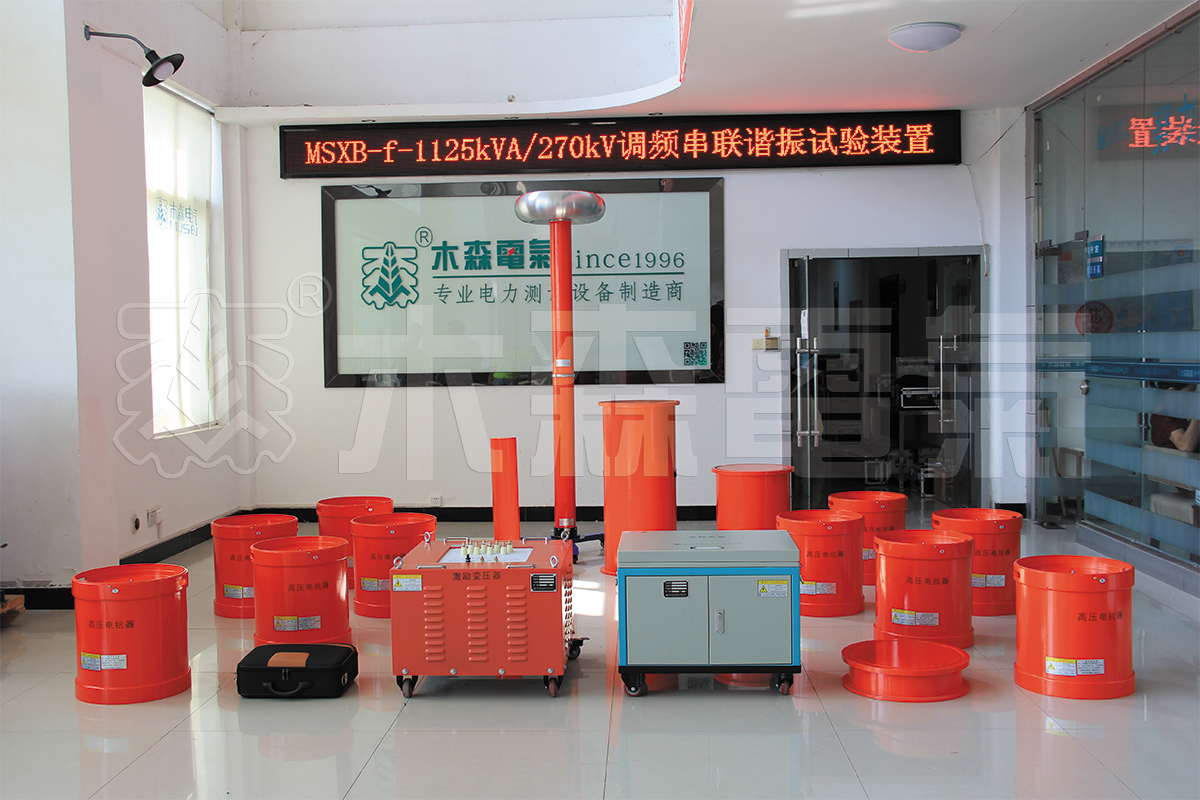

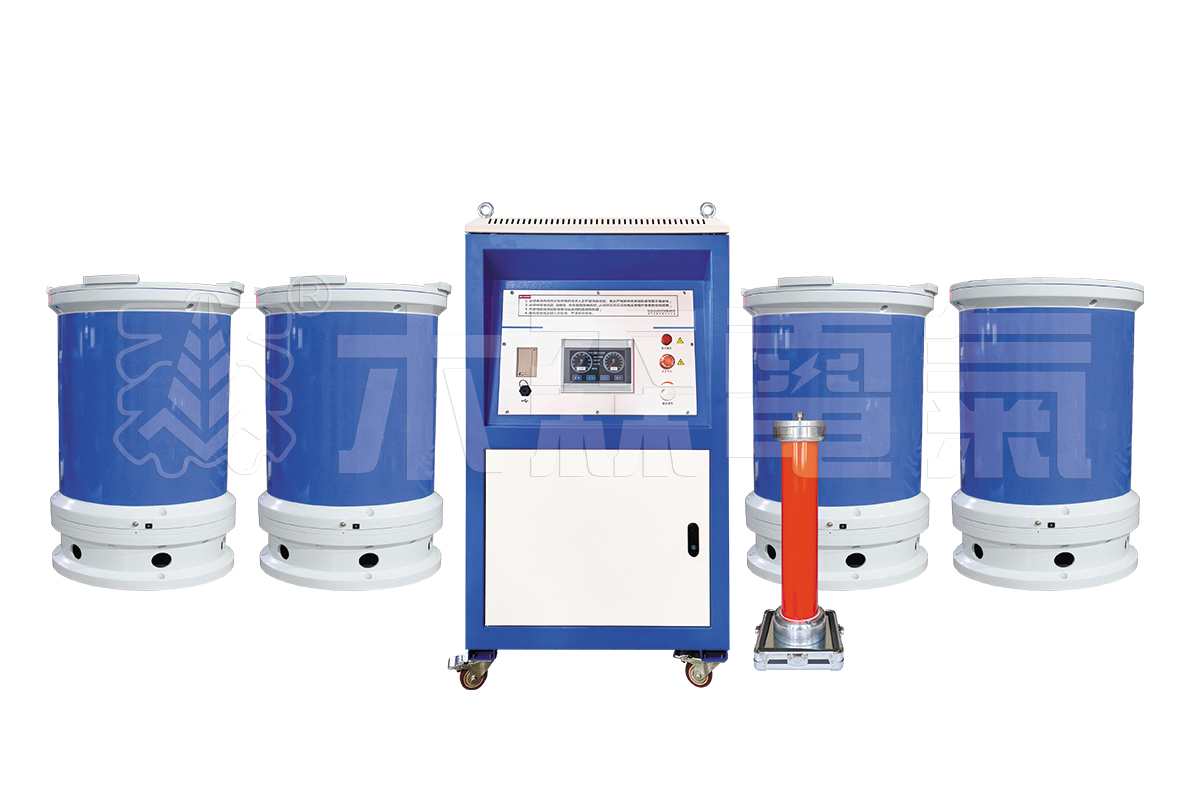

1125kva/270kv串联谐振 35kv/400mm²电缆4km 110kv/1200mm²电缆1km	2700kva/54kv串联谐振试验装置 35kv/400mm²电缆15km 35kv/300mm²电缆20km
