ms-280d带电电缆识别仪

当前位置:凯发体育软件 > 凯发体育软件的产品中心 > 产品目录 > 电缆、电路测试仪器

电缆识别仪

电缆路径识别仪

带电电缆识别仪

带电电缆识别仪

关于产品购买、技术维护等服务,欢迎致电!联系凯发体育软件

ms-280d带电电缆识别仪

产品别称:

电缆识别仪,电缆路径识别仪,电缆故障识别仪

参考标准:

产品特点:

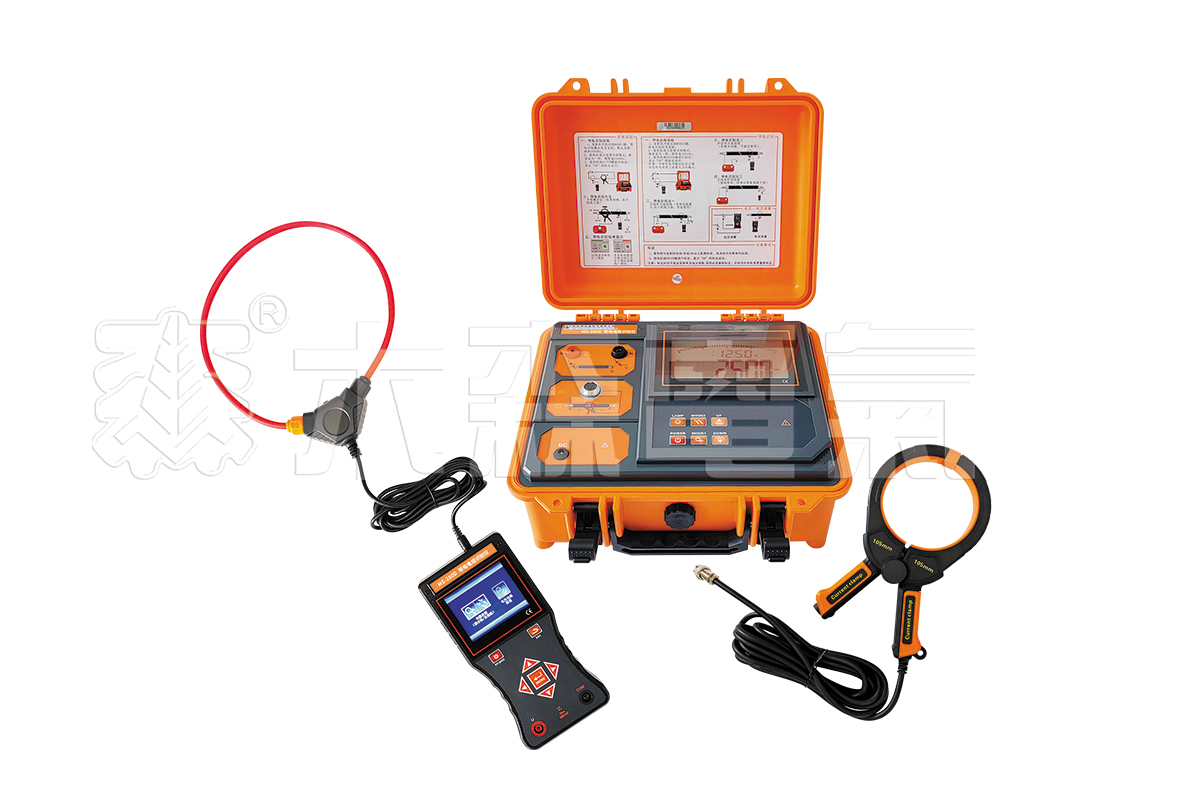

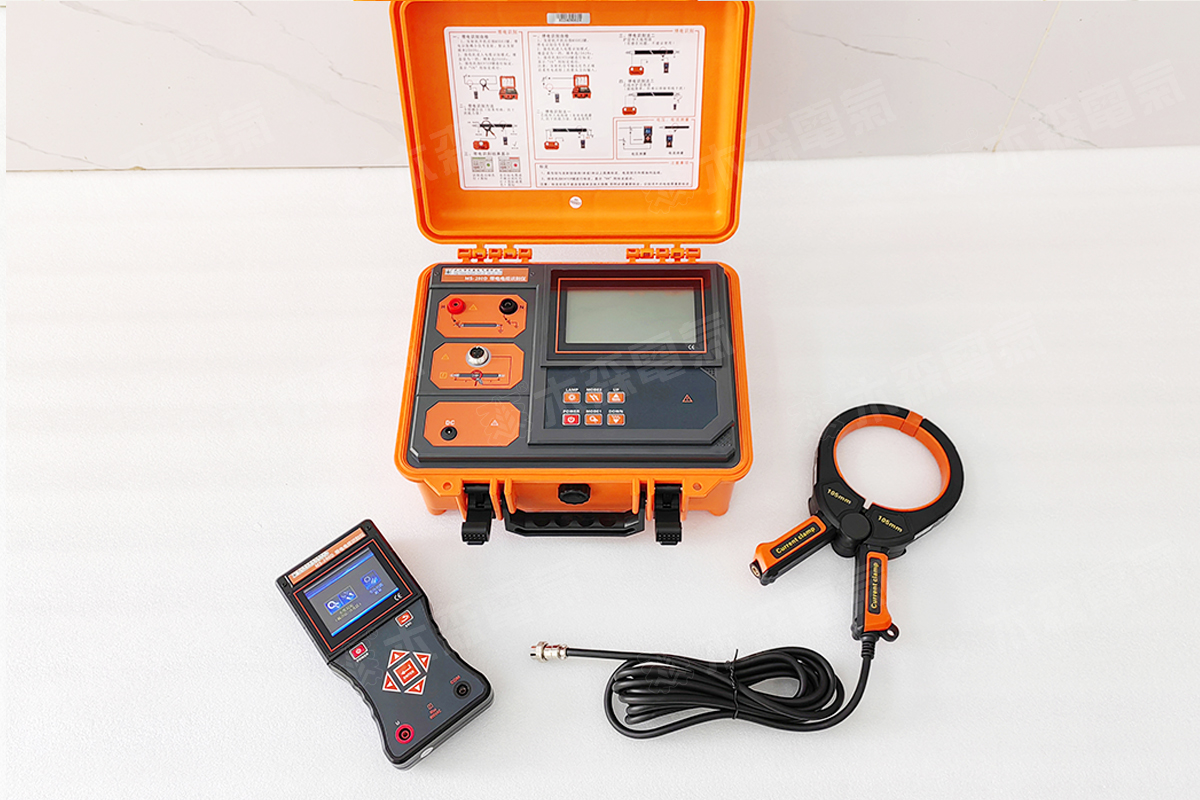

同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能,由发射机、发射电流钳、接收机、接收柔性电流钳等组成

产品简介


ms-280d 带电电缆识别仪,又名电缆识别仪、多功能电缆识别仪、智能电缆识别仪,是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆,避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的,必须保证电缆两端的双重编号准确无误,仪器设计采用了psk技术,结合精准算法。无论现场工作人员的记忆多么可靠,都不能代替专业仪器的识别。产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能,由发射机、发射电流钳、接收机、接收柔性电流钳等组成。

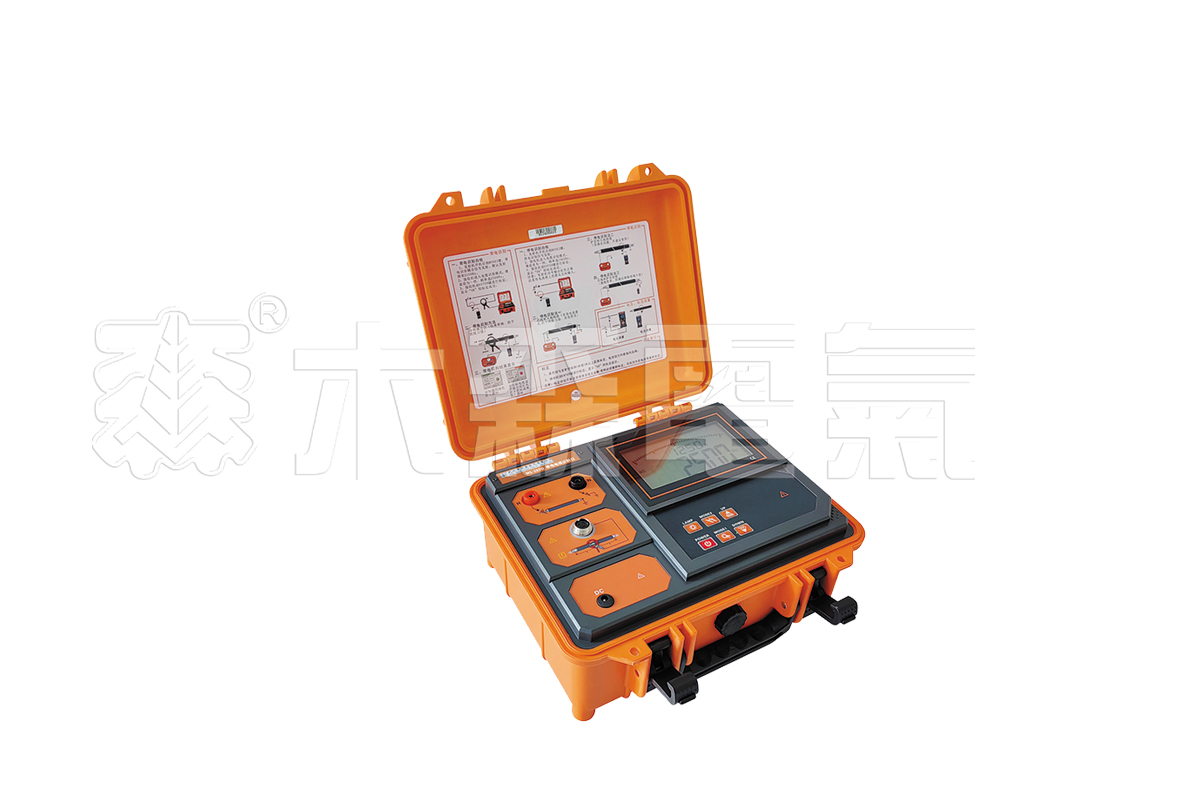

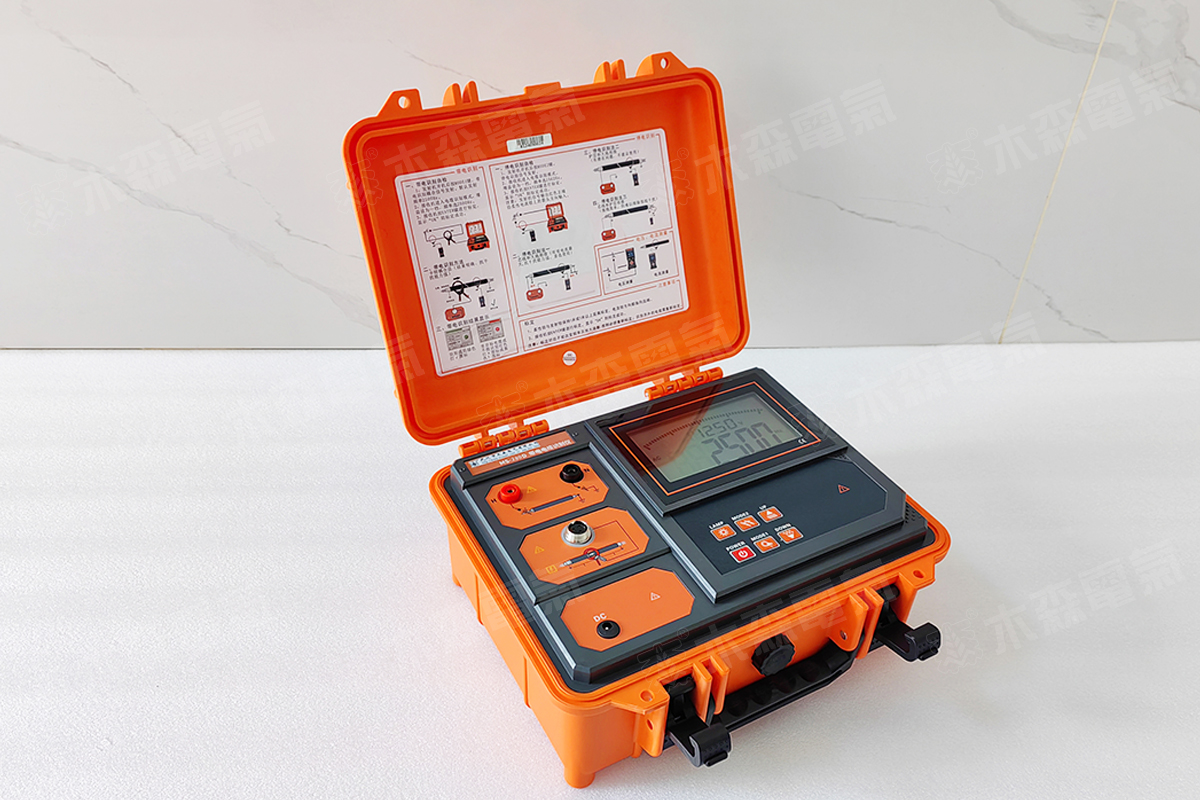

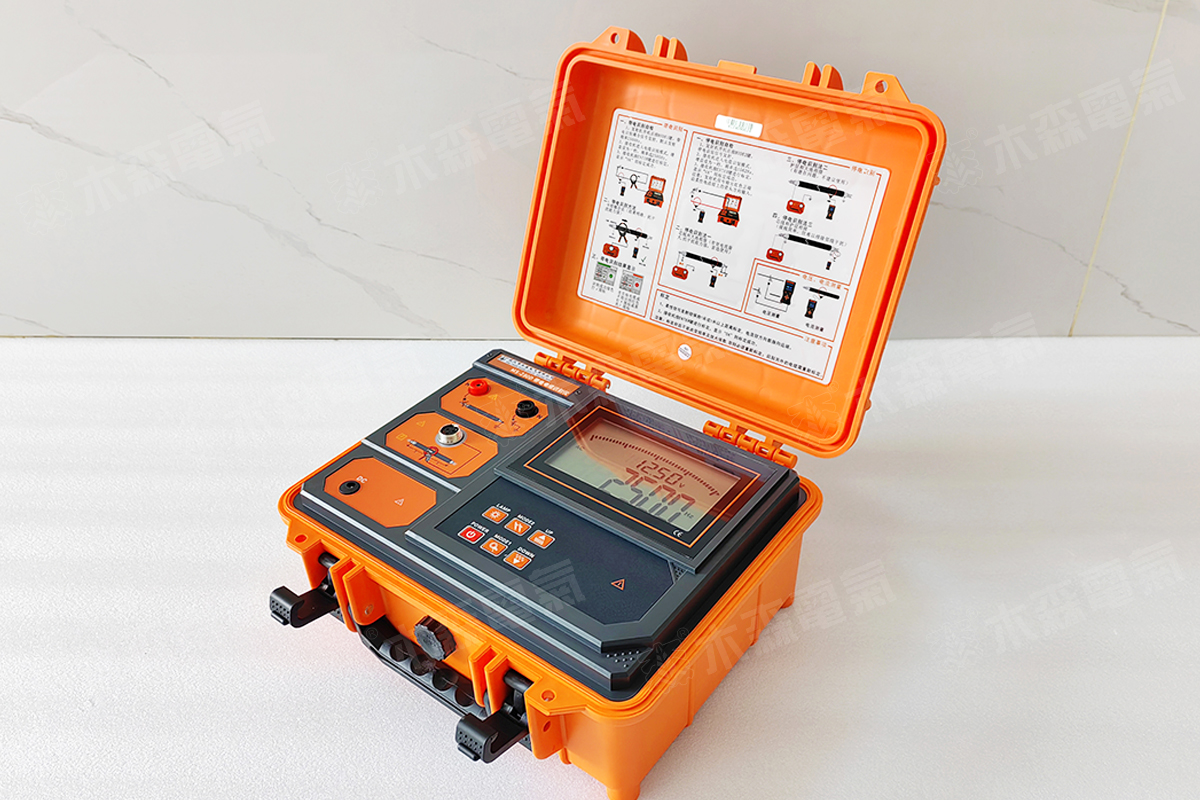

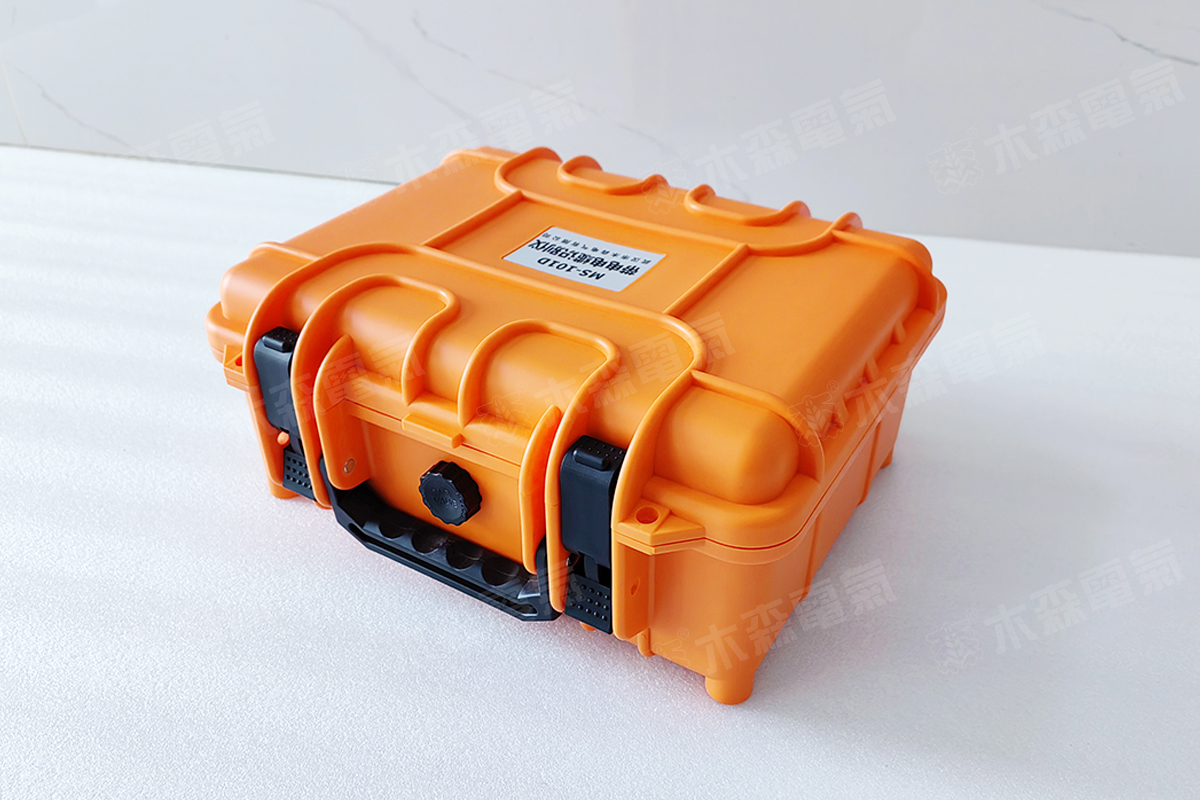

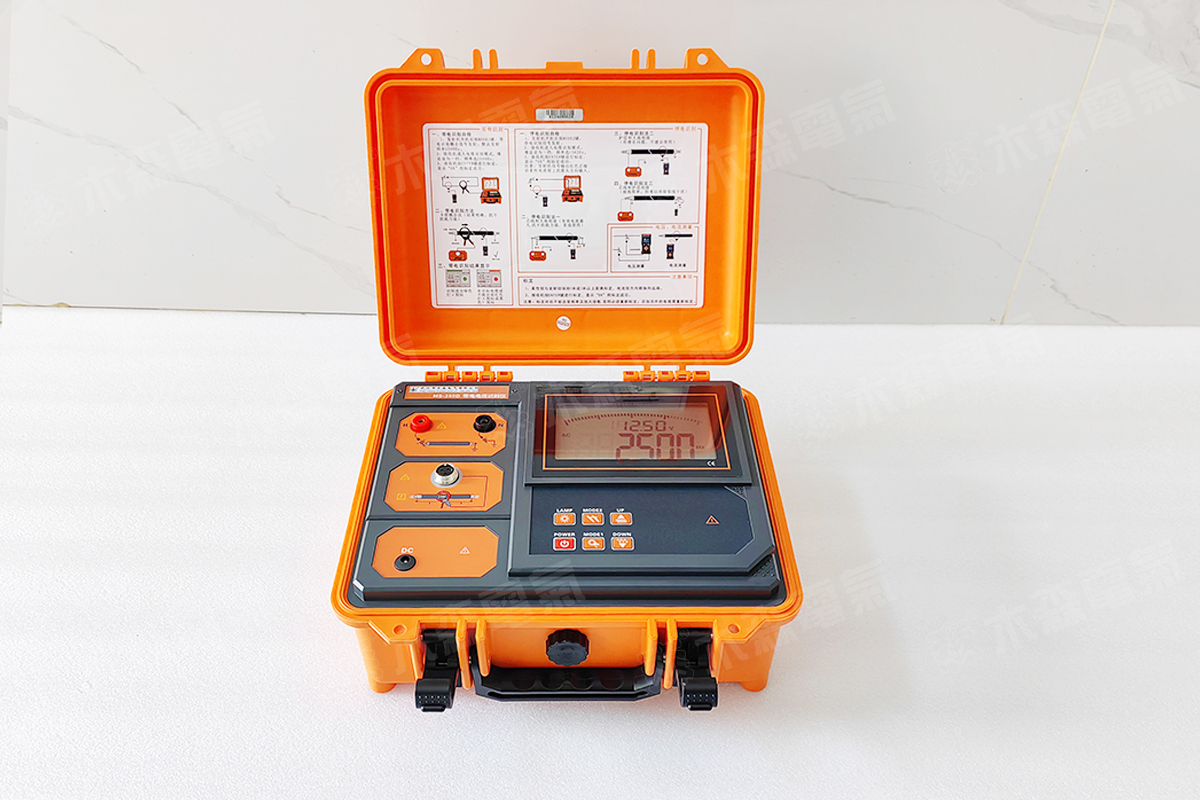

发射机:带电电缆识别、停电电缆识别时发射信号给目标电缆,内置大功能率可充锂电池,自动阻抗匹配,全自动保护。发射机采用一体化专用工具箱式设计,用聚丙烯塑胶作为原料,添加新型复合填充料一次注塑成形,密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越,其箱体能承受约200kg的压力,主机超大lcd实时显示剩余电池电量,白色背光、发射信号动态指示,一目了然。

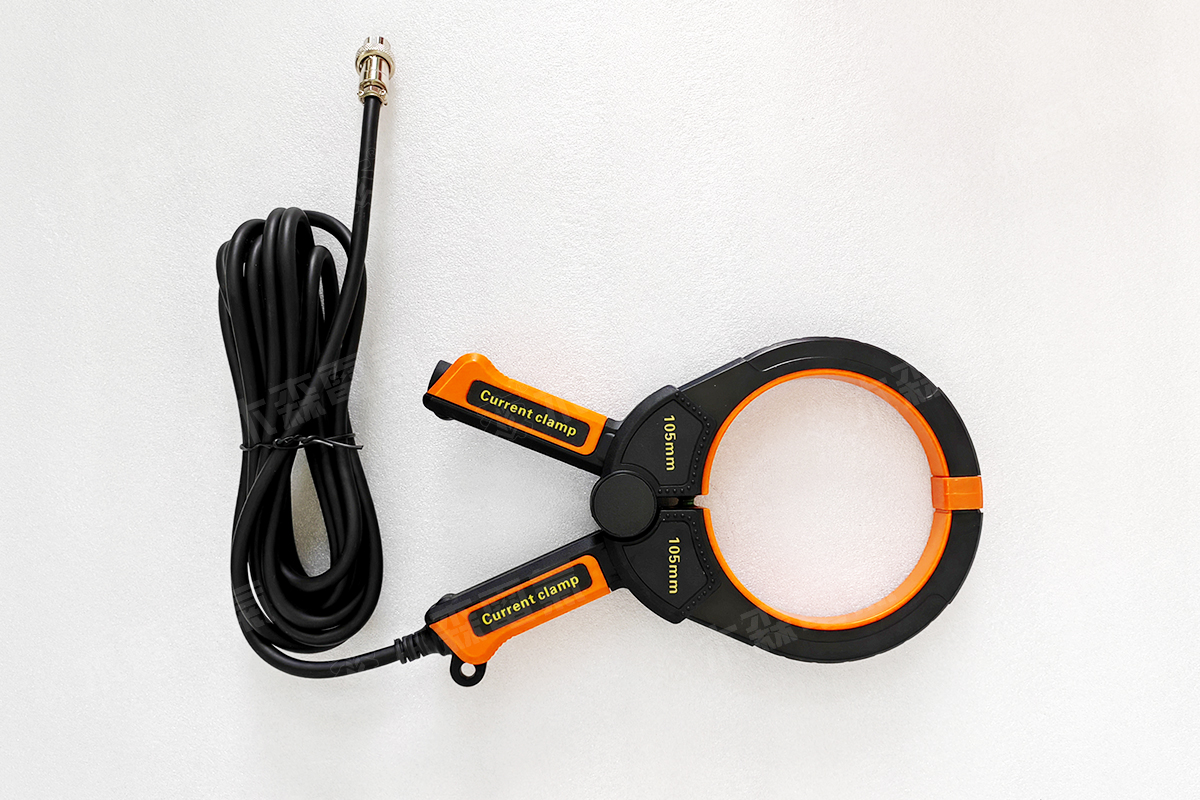

发射钳:带电电缆识别时,发射钳将发射机发出的信号耦合到目标电缆上,钳口尺寸φ105mm,发射钳具有方向性,发射信号从发射钳上箭头指示方向流入。

带电识别时:采用卡钳耦合输出脉宽频率信号,发射四种频率:625hz、1562hz、2500hz、10000hz,通过发射钳耦合到目标电缆上(目标电缆为三芯带铠电缆),给电缆线芯注入复合脉宽频率信号信号,该脉宽频率信号在目标电缆周围产生电磁场,供接收机和柔性电流钳检测和识别;因脉宽频率信号有方向性,所以检测也具有方向性。

停电识别时:采用直连输出脉宽频率信号,发射两种频率:1562hz、2500hz,给电缆线芯注入脉冲编码电流信号,该电流在目标电缆周围产生电磁场,供接收机和柔性电流钳检测、解码、识别;因电流有方向性,所以检测也具有方向性。

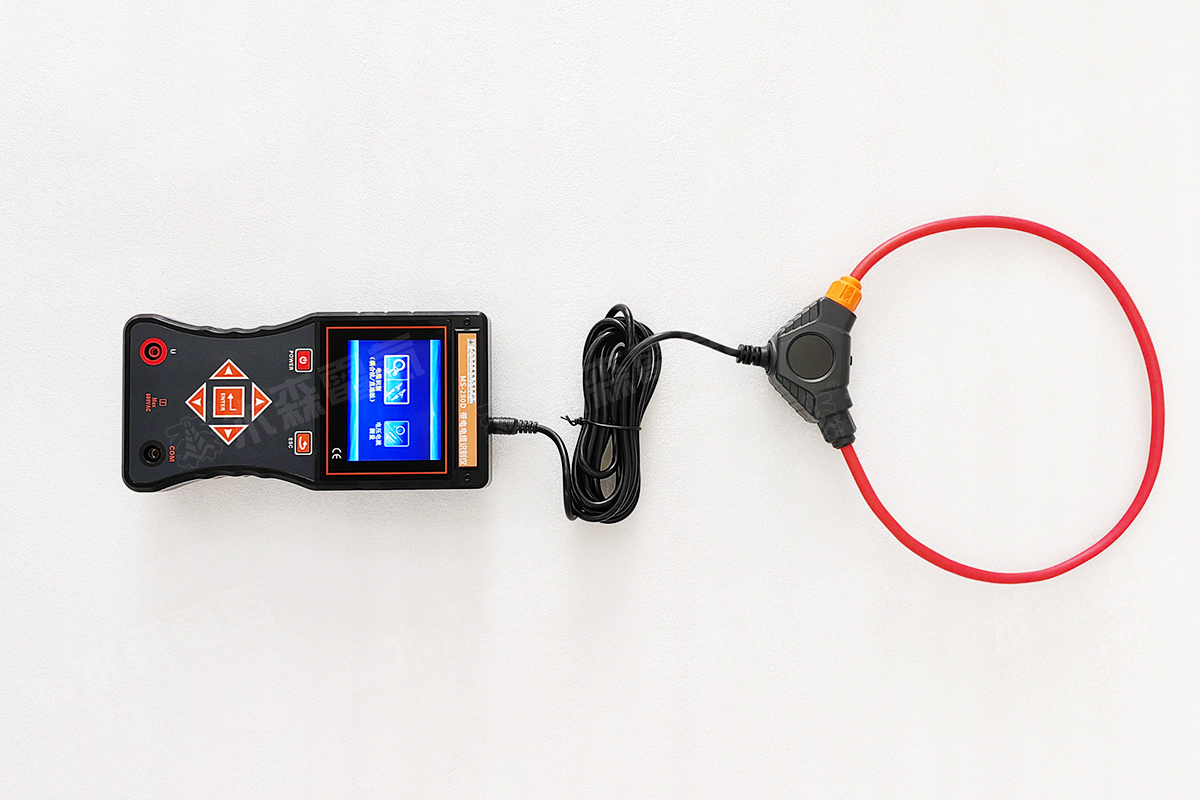

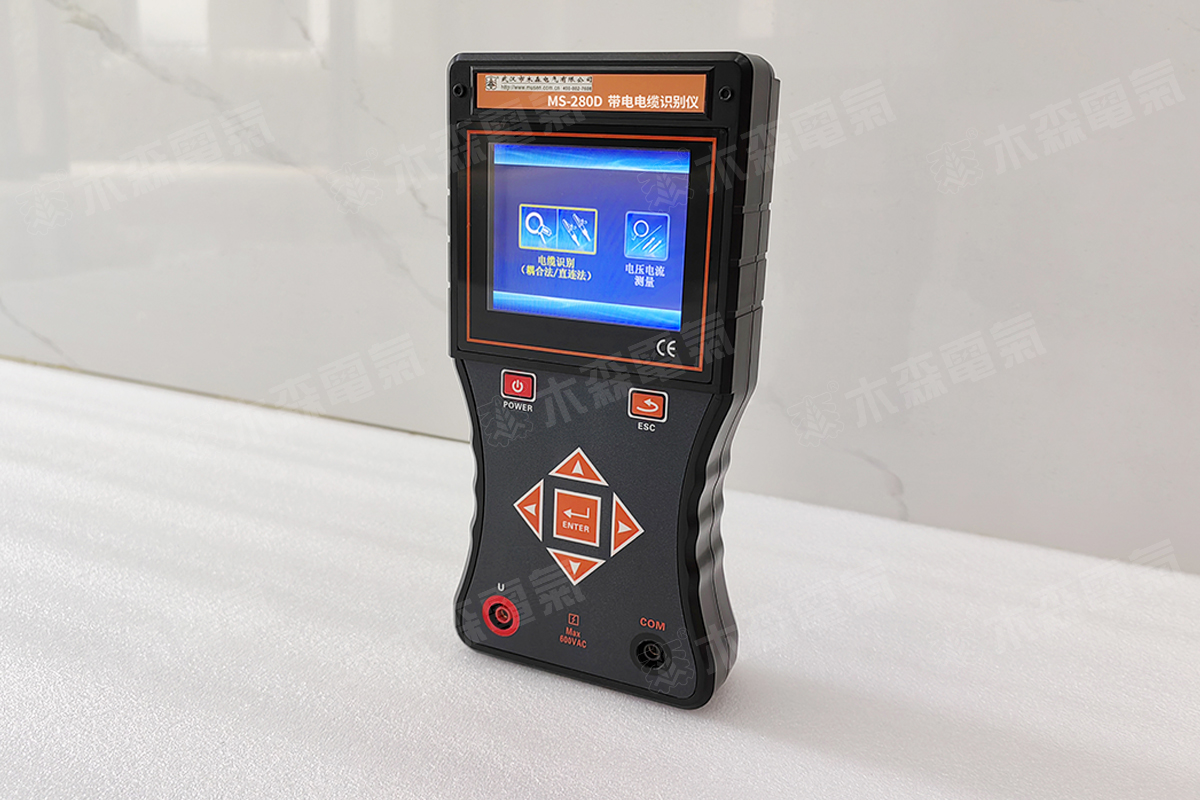

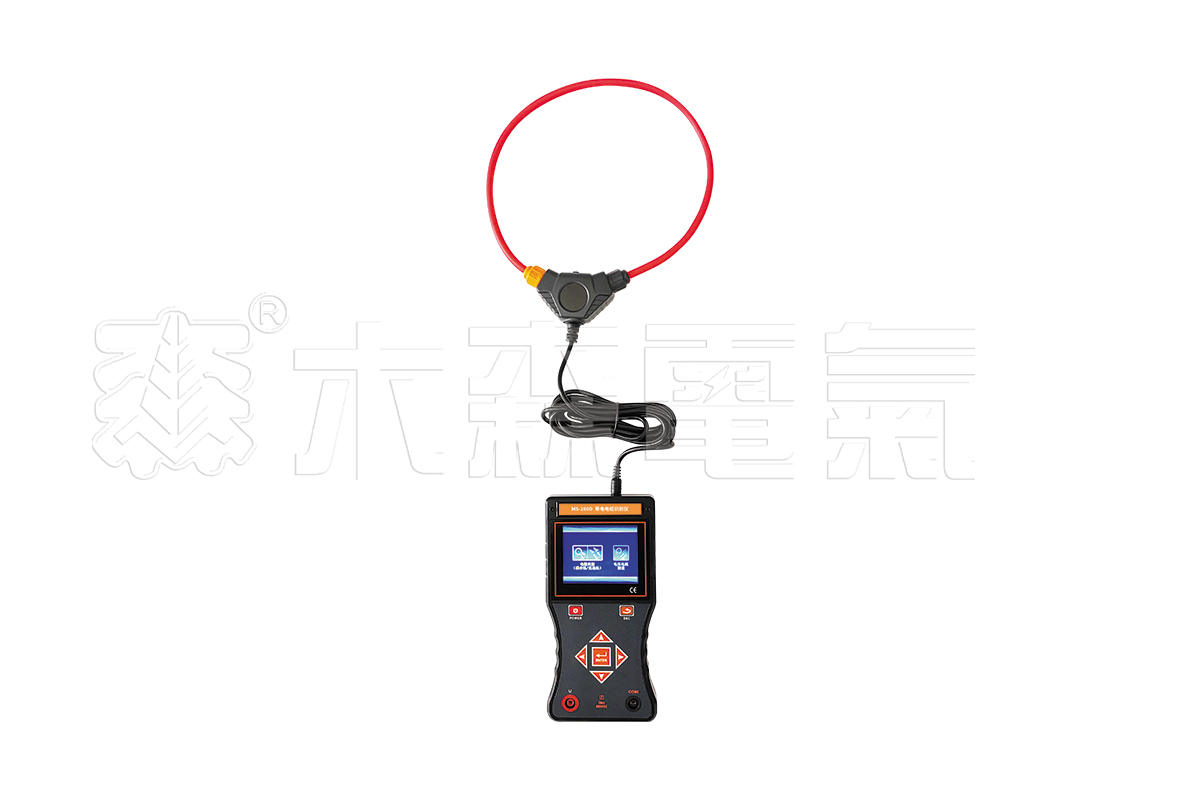

接收机:为手持设备,3.5寸彩色液晶屏,内置高速微处理器,结合精准算法,对发射机的脉冲编码电流信号进行识别并解码,同时具有信号强度标定功能,显示信号强度和检测结果,精美直观;彩色刻度条动态显示,一目了然,电缆识别成功打√,非目标电缆打×,能快速自动识别目标电缆。同时可测试电压量程为ac 0.00v~600v(50hz/60hz),可测交流电流量程为ac 0.00a~5000a(50hz/60hz),可测电流频率45hz~70hz。

柔性电流钳:为洛氏线圈,具有极佳的瞬态跟踪能力,能快速识别发射机产生的脉冲编码电流,适用于粗电缆或形状不规则的导体。其钳口内径为约200mm,可钳φ200mm以下的电缆,不必断开被测线路,非接触测量,安全快速。

注:1.电缆识别仪产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 凯发体育软件,服务热线:400-002-7608。

产品参数


基准条件和工作条件:

影响量 基准条件 工作条件 备注
环境温度 23℃±1℃ -10℃~40℃ /
环境湿渡 40%~60% <80% /
被测电压电流频率 50hz±1hz 45hz~70hz 测试电压电流时
接收机工作电压 7.4v±0.5v 7.4v±1v /
发射机工作电压 11.1v±0.5v 11.1v±1.5v /
外电场、磁场 应避免
被测电缆位置 被测电缆处于柔性电流钳的近似几何中心位置

 发射机规格:

功    能 发射复合脉冲频率电流信号,显示剩余电池电压,发射状态动态指示
电    源 11.1v大容量可充锂电池,充满电连续工作约8小时
输出方式 带电识别时卡钳耦合;停电识别时直连输出
发射频率 带电识别时:625hz、1562hz、2500hz、10000hz,
停电识别时:1562hz、2500hz
按上下箭头键调节发射频率
测试线长 3米,带鳄鱼夹,红黑各1条
发射钳尺寸 长宽厚250mm×140mm×35mm
发射钳内径 φ150mm
发射钳线长 3m
接地针尺寸 长宽厚225mm×100mm×10mm
发射机尺寸 320mm×275mm×145mm
显示模式 超大lcd实时显示剩余电池电压,具有背光灯
lcd尺寸 长宽128mm×75mm;显示域124mm×67mm
外包装尺寸 长宽高400mm×245mm×335mm
工作温度 -10℃~40℃
存储条件 -20℃~50℃,≤95%rh, 无结露
背光控制 有,白色背光灯
工作温度 -10℃~40℃
存储条件 -20℃~50℃,≤95%rh, 无结露
仪表质量 发射机2.5kg;发射钳1.12kg;总质量4.44kg(含接收机)
电池电量 当电池电压低于9.65v时,电池电压低图标显示,提醒给电池充电;低于9.5v时,设备自动关机
充 电 器 12.6v 1a  dc充电器
充电接口 圆形充电接口,dc标识
抗    压 发射机采用一体化专用工具箱式设计,箱体能承受约200kg的压力
耐    压 ac 3700v/rms(仪器箱顶面与底面之前)
电磁特性 iec61326(emc)
参考安规 iec61010-1(cat ⅲ 300v、cat iv 150v、污染等级2)

 接收机规格:

功    能 带电电缆识别、停电电缆识别;交流电压、电流、频率测量
电    源 7.4v大容量可充锂电池,usb充电接口,充满电连续工作约6小时
额定电流 约300ma max
显示模式 3.5寸真彩液晶屏显示,彩色图标指示
信号标定 有,标定发射信号。接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一
标定好后不能改变测试频率和放大倍数;
测试不同的电缆需要重新标定
方向识别 有,发射钳、接收钳与加载信号必须方向一致,为识别成功的条件之一
电缆识别成功 绿色打钩图标指示(√)
非目标电缆 红橙色打叉图标指示(×)
接收机尺寸 长宽厚207mm×101mm×45mm
柔性电流钳 长约620mm,线径约8 mm
线圈内径 φ200mm(可以根据需要定制更大口径)
引线长度 柔性电流钳引线长度:约3m
电压测试线 长1m (红黑各1条)
检测范围 停电识别:可检测阻抗为0ω~10kω的线路;若线路阻抗回大于8kω时,需保证发射机电池电量为11v以上(一般可以达到线缆长度0-10公里,主要由接地电阻与线缆阻抗决定)
带电识别:可检测阻抗为0ω~200ω的线路;若阻抗为200ω时,需保证发射机电池电量为11v以上(一般可以达到线缆长度0-5公里,主要由接地电阻与线缆阻抗决定)
量程 交流电压: 0.00v~600v(50hz/60hz)
交流电流: 0.00a~5000a(50hz/60hz)
电流频率: 45hz~70hz
精度 交流电压:±2%±3dgt
交流电流:±2%±3dgt
电流频率:±2hz
识别信号 彩色信号幅度和数字显示
检测速率 约1次/秒
增益调节 测试界面下,按左右箭头键调节信号放大倍数,信号幅度条处于10~100处最佳
背光控制 开机功能选择界面下,按上下箭头键可以调节lcd背光亮度
自动关机 开机约30分钟后,仪表自动关机,以降低电池消耗
电池电压 当电池电压低于6.5v时,电池电压低图标显示,提醒给电池充电
充 电 器 8.4v 1a 充电器
充电接口 usb充电接口
工作温湿度 -10℃~40℃;80%rh以下
存放温湿度 -10℃~50℃,≤95%rh, 无结露
接收机质量 电流钳172g;接收机370g(带电池)
耐    压 ac2000v/rms(外壳前后两端之前)
适合安规 iec61010-1 cat ⅲ 600v,iec61010-031,iec61326,污染等级2


产品图集

产品图片

ms-280d带电电缆识别仪 ms-280d带电电缆识别仪 ms-280d带电电缆识别仪

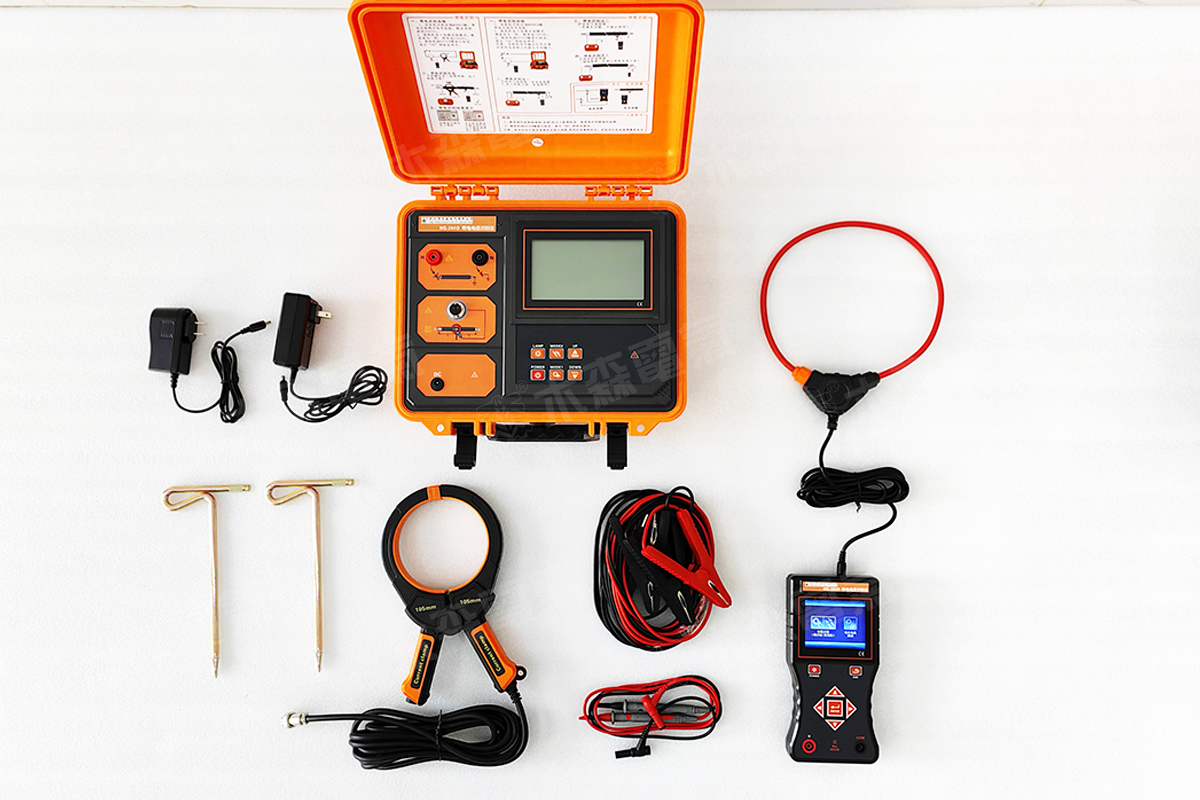

产品实物
