msgk-f高压开关（合闸电阻）
|
产品别称： |
高压开关机械特性测试仪,高压开关动特性测试仪,开关特性测试仪,高压开关特性测试仪,开关机械特性测试仪 |
|
参考标准: |
|
|
产品特点： |
用于国内外生产的所有型号金属触头的sf6 开关、gis 组合电器、真空开关、油开关 |
凯发体育软件的解决方案 :
产品简介
行业标准 《dl/t846.3-2004 高压开关综合测试仪》
适用于国内外生产的所有型号金属触头的 sf6 开关、gis 组合电器、真 空开关、油开关。
性能特点：
直线行程传感器，旋转传感器，安装极为方便，简捷。

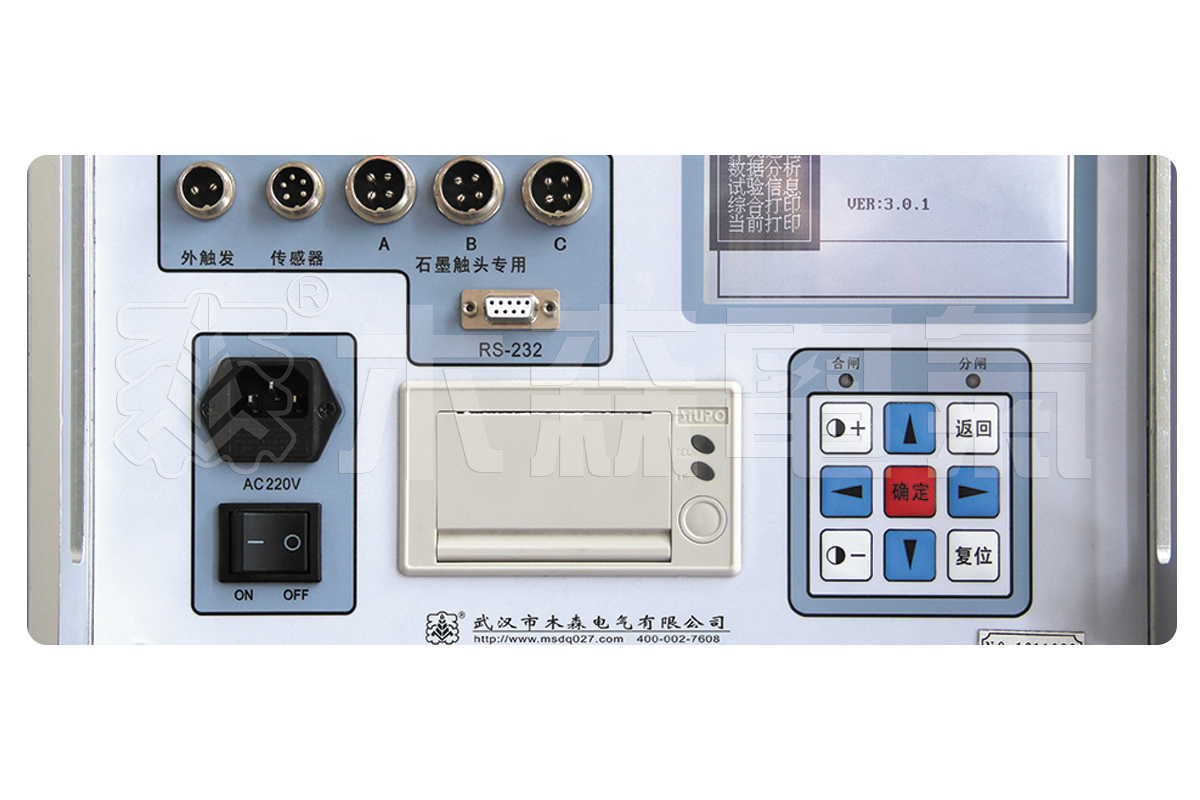

内置快速微型打印机，打印所有数据及图谱。
仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析值。
电 流: 分、合闸线圈的分、合闸电流值、电阻值、电流波形图。
动作电压: 机内提供dc0～270v／20a数字可调断路器动作电源，自动完成断路器的高低压动作试验，测量打印断路器的动作电压值。
| 时 间 | 12个断口的固有分、合闸时间，同相同期、相间同期。 |
| 重合闸 | 合－分时间（金短时间）、分－合时间（无电流时间）， 分－合－分时间，一分时间、一合时间、二分时间。 |
| 弹跳 | 每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。每断口的分闸反弹幅值。 |
| 速度 | 刚分、刚合速度，最大速度，时间－行程特性曲线； 重合闸一分速度、一合速度、二分速度。 |
| 行程 | 总行程，开距，超行程，过冲行程，反弹幅值。 |
| 电流 | 分、合闸线圈的分、合闸电流值、电流波形图。 |
| 动作电压 | 机内提供dc30～250v/20a数字可调断路器动作电源 |
注：1.高压开关机械特性测试仪产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 凯发体育软件，服务热线：400-002-7608。
产品参数
| 安全性能 | 绝缘电阻 | ＞2mω |
| 介电强度 | 电源对机壳工频1.5kv耐压1分钟，无闪络与飞弧 | |
| 基本参数 | 时间 | 量程：16000.0ms，分辨率：0.1ms 误差：①200ms以内，0.1ms± 1个字 ②200ms以上，± 2％ ③同期，± 0.1ms |
| 速度 | 量程：20.00m/s，分辨率0.01m/s 误差：①0～2m/s以内，± 0.1m/s ②2m/s以上，± 0.2m/s |
|
| 行程 | 真空断路器：量程：50.0mm，分辨率：0.1mm，误差：± 0.5mm sf6断路器：量程：300.0mm，分辨率：0.1mm，误差：± 2mm 少油断路器：量程：600.0mm，分辨率：0.1mm，误差：± 2mm |
|
| 电流 | 量程：20.00a ，分辨率：0.01a | |
| 合闸电阻 | 量程：0～2000ω； 分辨率：1ω， 精度：1% | |
| 断口类型 | 12路金属断口 ，6路合闸电阻断口 | |
| 输出电源 | dc30～250v数字可调/20a（瞬时工作） | |

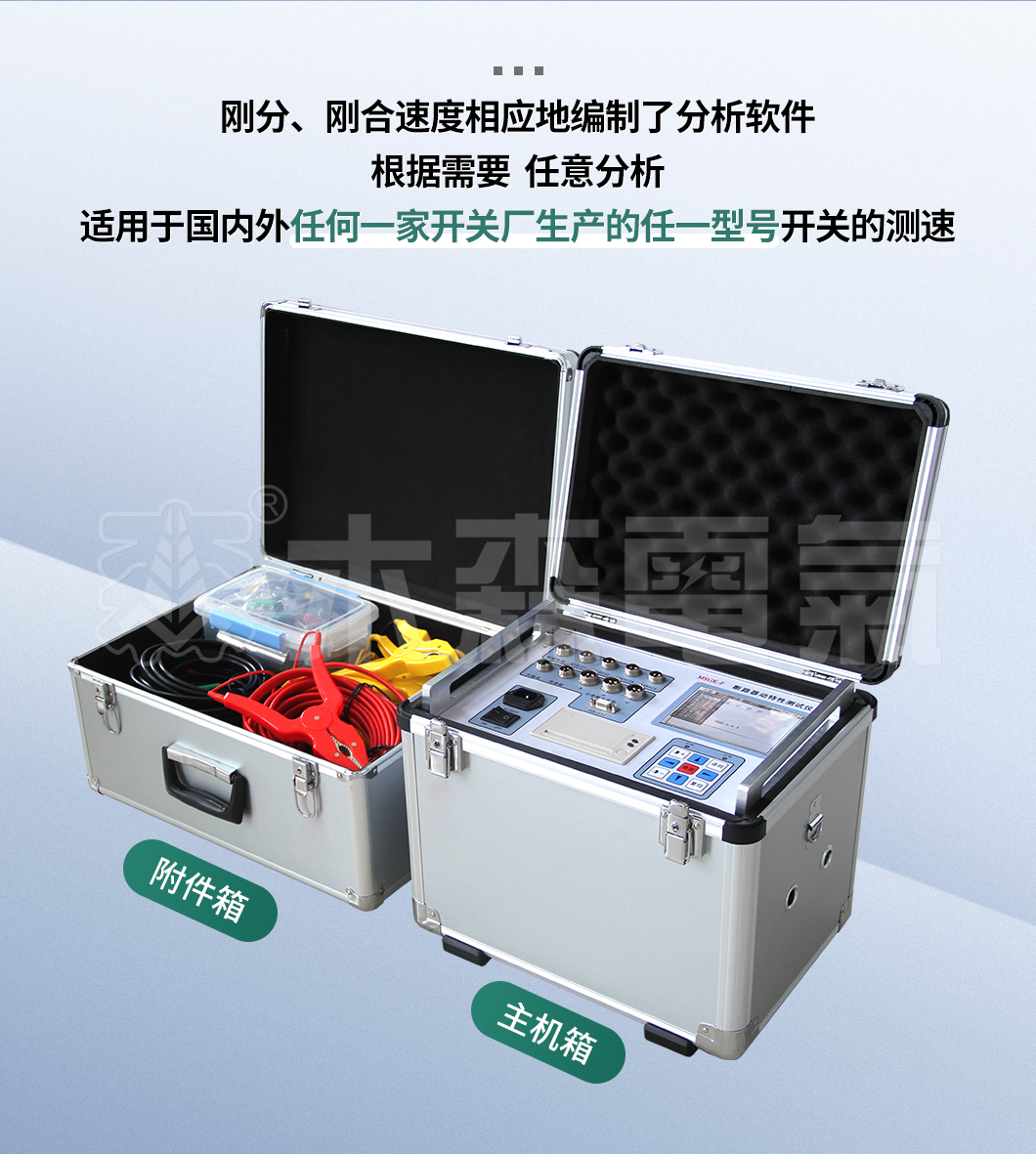

| 外形尺寸 | 主机：360×290×280mm3；附件：：370×280×220mm3 | |
| 重量 | 主机：6kg；附件：9kg |
产品图集

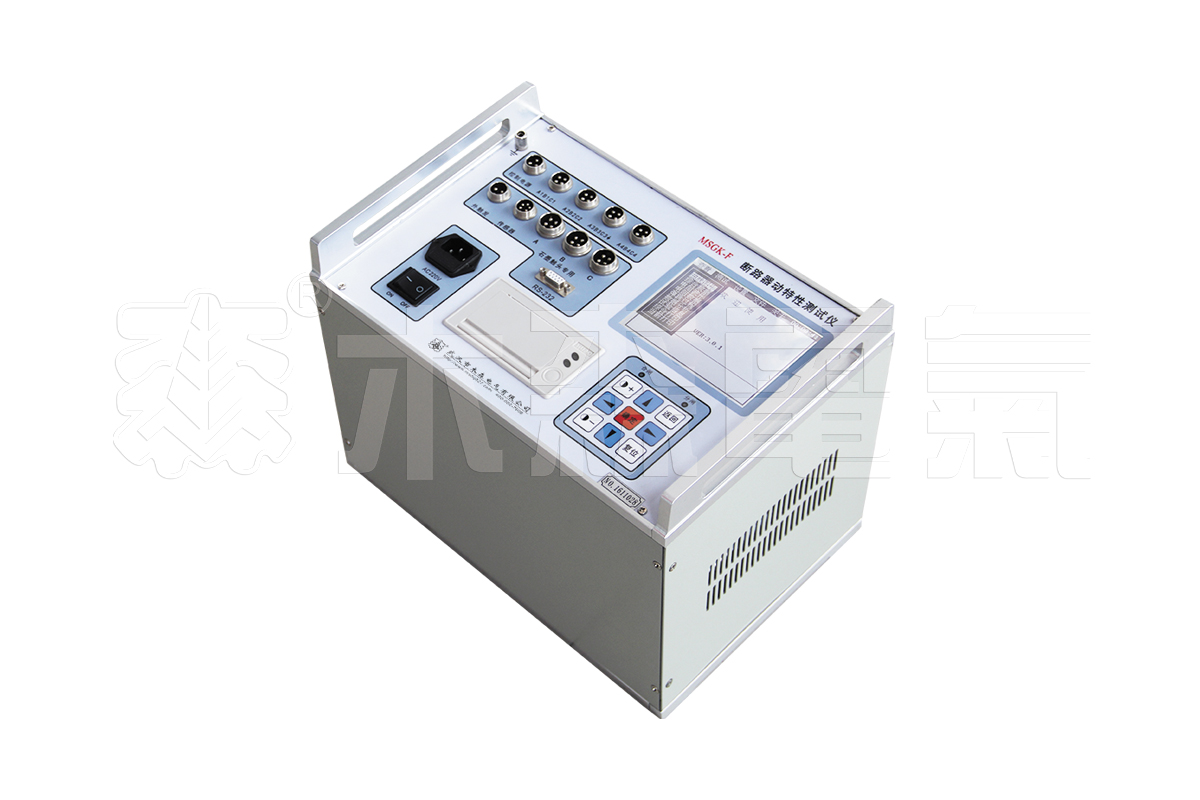

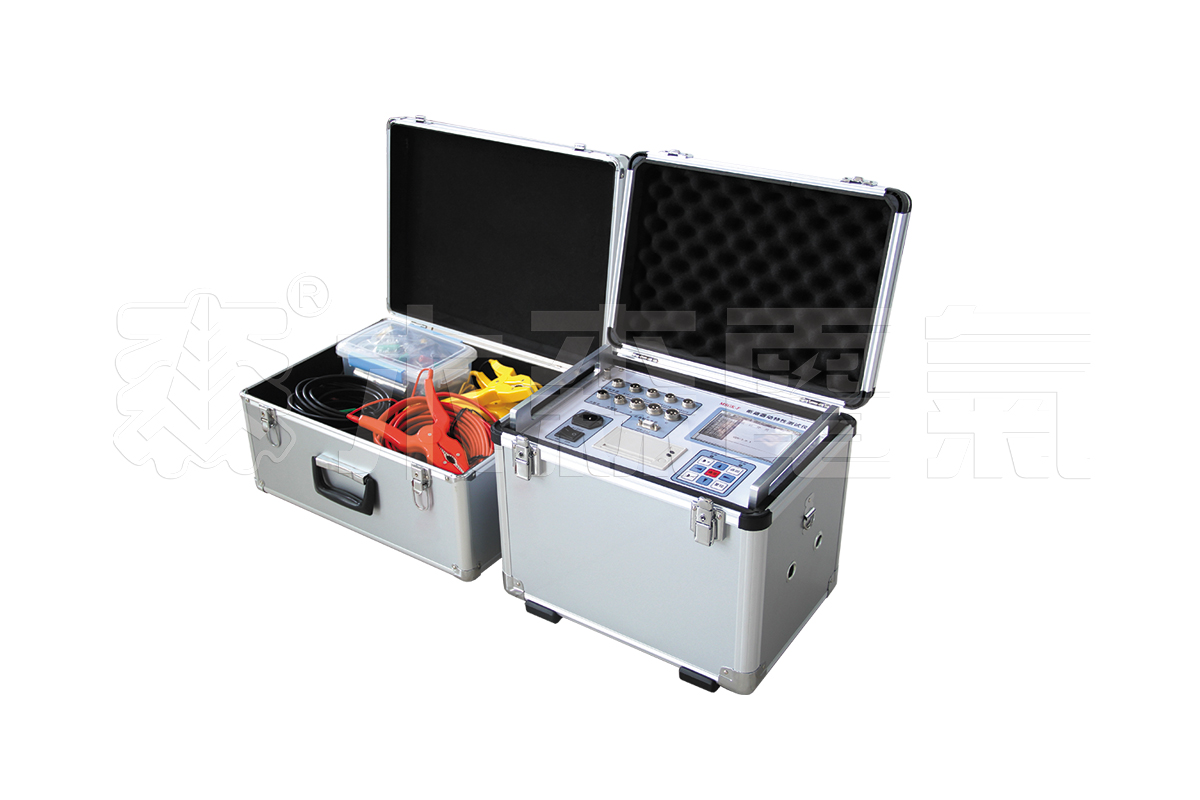

msgk-f高压开关动特性测试仪 |
msgk-f高压开关动特性测试仪 |
 msgk-f高压开关动特性测试仪 |
 msgk-f高压开关动特性测试仪 |
 msgk-f高压开关动特性测试仪 |
 msgk-f高压开关动特性测试仪 |
