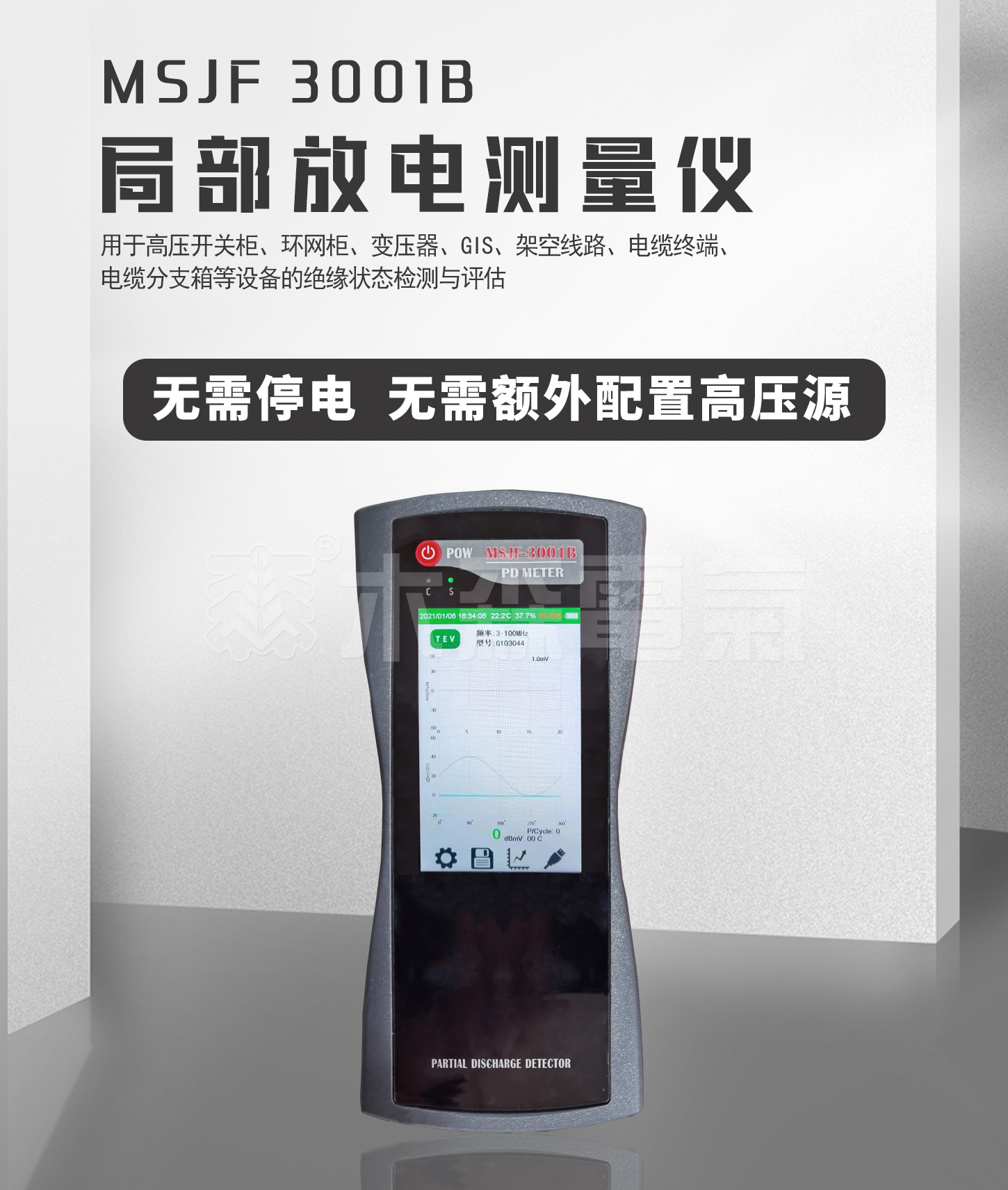

msjf-3001b超声波局部放电测试仪
|
产品别称： |
局部放电检测仪,局部放电测试仪,便携式局部放电测试仪,电缆局部放电检测仪 |
|
参考标准: |
|
|
产品特点： |
高压开关柜、环网柜、电压/电流互感器、变压器(包括千式变压 器)、gis、电缆等设备 |
凯发体育软件的解决方案 :
产品简介
msjf-3001b 局部放电检测仪，采用特高频地电波和超声波检测局部放电的方法,通过外置的特高频传感器接收gis内部局部放电辐射和产生的特高频和超声波信号，能有效检测到设备内部是否放电。
此款新型局部放电检测仪，它主要是用来检测运行状态下开关柜、变压器、电缆、 gis、架空线等的局部放电。体积小巧外形设计美观。
采用大容量的锂电池供电，待机时间长， 采用4.0寸rgb彩色液晶显示屏，触控操做使用起来简便快捷!
它集成了内置超声波、地电波二合一传感器于主机内部，无需外接传感器即可实现对开关柜的局放检测。
采用非侵入式检测，检测过程无需停电，操作方法简单，一机多用途等优点!
性能特点：
配置不同传感器实现几乎所有的高压电气设备的局部放电检测；
提供时域波形、prpd、prps等多种放电图谱，实现不同放电类型的分析；
人性化的人机界面方便不同设备的数据管理；
内置超声波传感器和暂态地电压(以下简称tev)传感器，可外接变压器、gis、架空线路、电缆等专用传感器；
采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；
测试带宽范围为30khz ~ 2.0ghz，适用各种频段的检测原理；
注：1.超声波局部放电测试仪产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 凯发体育软件，服务热线：400-002-7608。
产品参数
| 地电波参数 | 接触式超声波参数 | ||
| 测量范围 | 0-60 dbmv | 测量范围 | -6dbμv ～ 68dbμv |
| 分辨率 | 1db | 分辨率 | 1db |
| 精度 | ±1db | 精度 | ±1db |
| 每周期最大脉冲 | 1400 | 频率范围 | 20~200 khz |
| 测量频带 | 3～100mhz | ||
| 非接触式超声波参数 | 特高频参数 | ||
| 测量范围 | -6dbμv～68dbμv | 检测频段 | 300～3000mhz |
| 分辨率 | 1db | 测量范围 | 0-60 dbmv |
| 精度 | ±1db | ||
| 传感器中心频率 | 40 khz | ||
| 高频互感器参数 | |||
| 传感器传输阻抗 | 9.9mv/ma | ||
| 检测频率 | 3～30mhz | ||
| 灵敏度 | 1mv | ||
| 检测范围 | 0～10000 mv | ||
| 硬件 | |||
| 外壳 | abs | ||
| 显示 | 4.0 寸rgb液晶屏 分辨率800*480 | ||
| 采样精度 | 12bit | ||
| 同步方式 | 内同步、外同步 | ||
| 连接器 | usb 接口(兼充电器输入) 3.5mm 立体声耳机插孔 外部传感器输入接口 无线 wifi（选配） |
||
| 耳机 | 最小 8 欧姆 | ||
| sd 卡 | 标配 16g ～ 64g | ||
| 内置电池 | 3.7v/5000mah 锂电池 | ||
| 工作时间 | 约 6 小时 | ||
| 充电器 | ac 90-264v 或 dc 5v | ||
| 使用温度 | -20 ～ 50℃ | ||
| 湿度 | 20-85% 相对湿度 | ||
| 体积、重量 | 210*100*35(mm) 0.4kg(主机) | ||

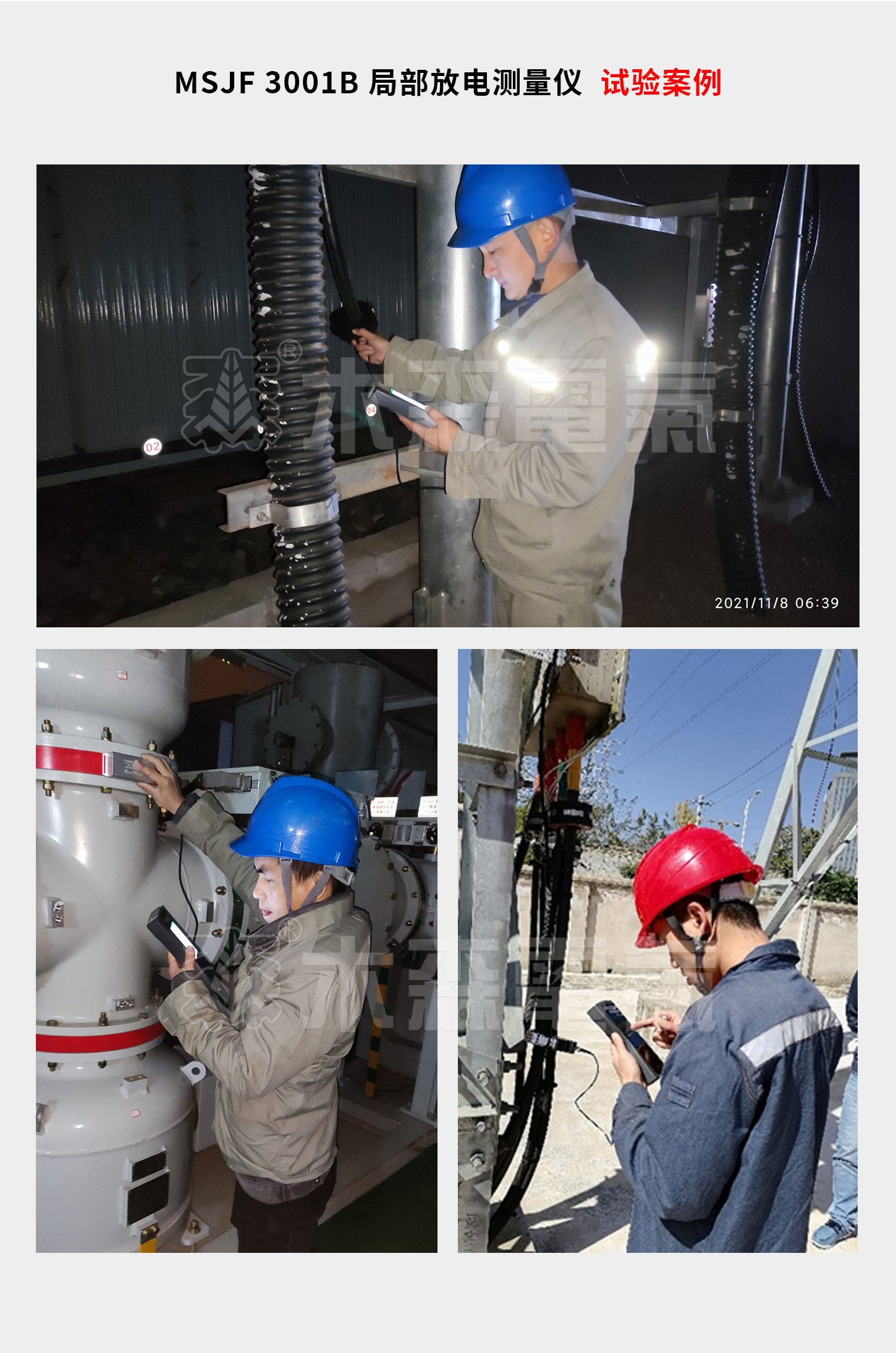

产品图集
产品证书
 |
 |
|
|
营业执照 |
产品专利 |
iso质量管理体系认证证书 |
注：1.超声波局部放电测试仪产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 凯发体育软件，服务热线：400-002-7608。
售后保障
1、保修期内我们对所销售的超声波局部放电测试仪三月包换。
2、我们售出的超声波局部放电测试仪三年免费维护、长期提供备品备件。
3、保修期内设备软件免费升级。
4、我们保证在15分钟内进行电话指导，助您自行排除设备的简单故障。
5、根据客户要求和实际情况可以送货上门和上门维修，如有其他要求可来电协商、咨询。
6、修理期间，木森电气可免费提供同类产品免费供客户使用，直到设备修好。
7、木森电气所提供的设备专机专号，终生维修。
