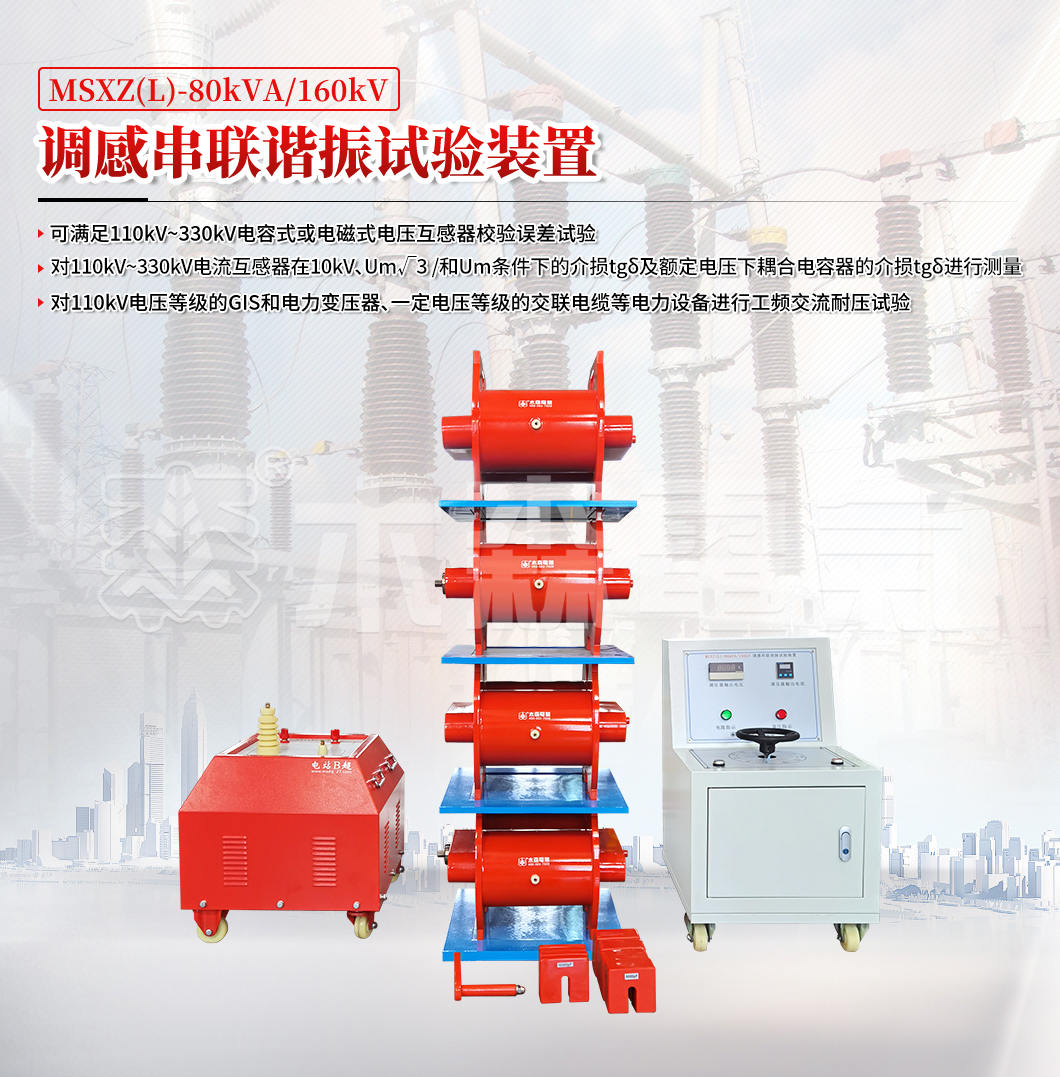

msxz(l)-80kva/160kv调感串联谐振试验装置

产品别称:

调感串联谐振试验装置,调感串联谐振试验装置厂家,调感式串联谐振试验装置,调感式串联谐振,调感式串联谐振装置

参考标准:

产品特点:

1、满足110kv~330kv电容式或电磁式电压互感器校验误差试验,
2、对110kv~330kv电流互感器在10kv、um/和um条件下的介损tgδ及额定电压下耦合电容器的介损tgδ进行测量,
3、对110kv电压等级的gis和电力变压器、一定电压等级的交联电缆等电力设备进行工频交流耐压试验。

凯发体育软件的解决方案 :

产品简介产品证书产品参数售后保障

全国服务热线

400-002-7608

产品简介


产品用途:

1、满足110kv~330kv电容式或电磁式电压互感器校验误差试验,
2、对110kv~330kv电流互感器在10kv、um√3 和um条件下的介损tgδ及额定电压下耦合电容器的介损tgδ进行测量,

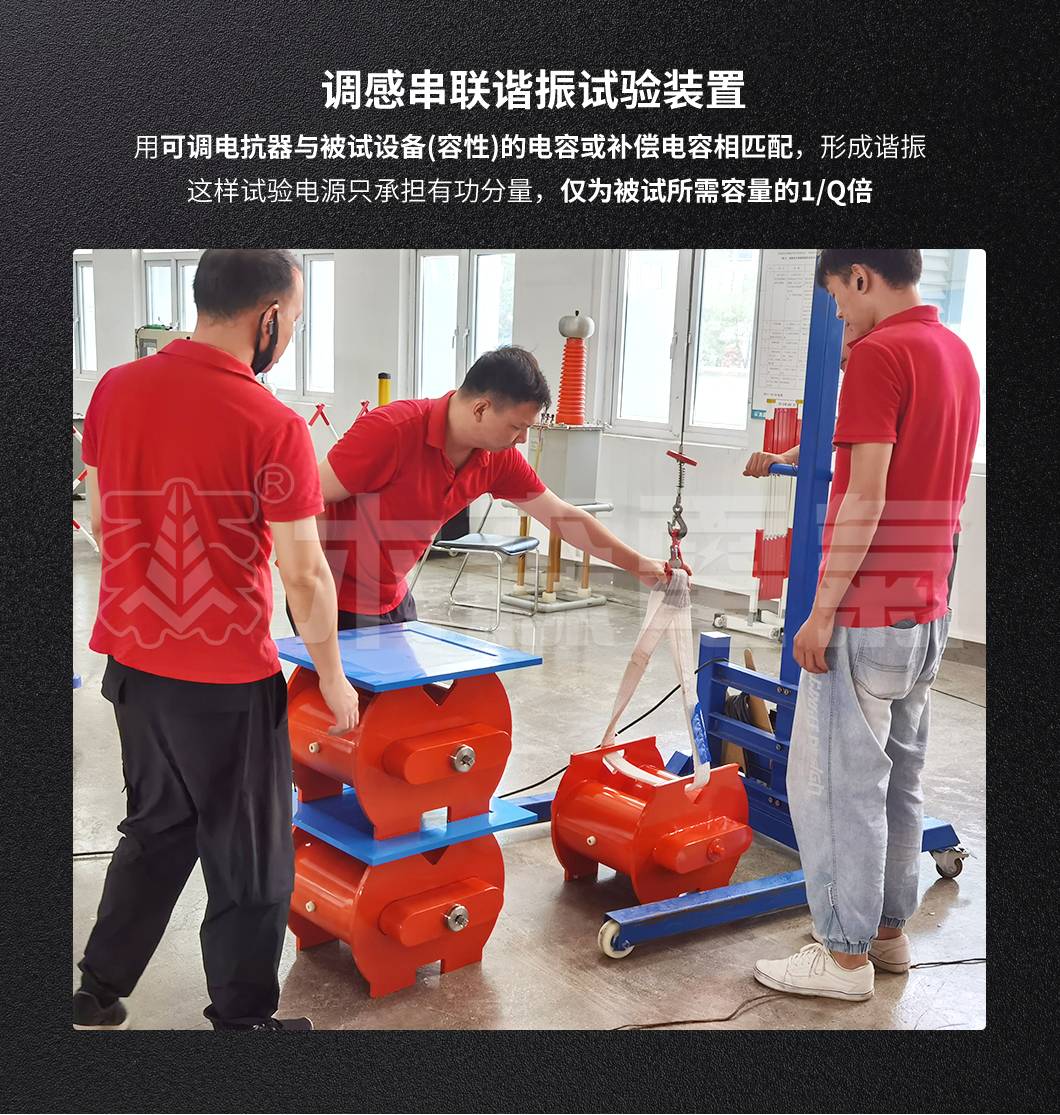

3、对110kv电压等级的gis和电力变压器、一定电压等级的交联电缆等电力设备进行工频交流耐压试验。为了满足大容量、高电压电气设备试验需要,升压装置采用串联谐振原理,用可调电抗器与被试设备(容性)的电容或补偿电容相匹配,形成谐振。这样试验电源只承担有功分量,仅为被试所需容量的1/q倍,试验设备的容量和重量都大大减小。

产品特点:

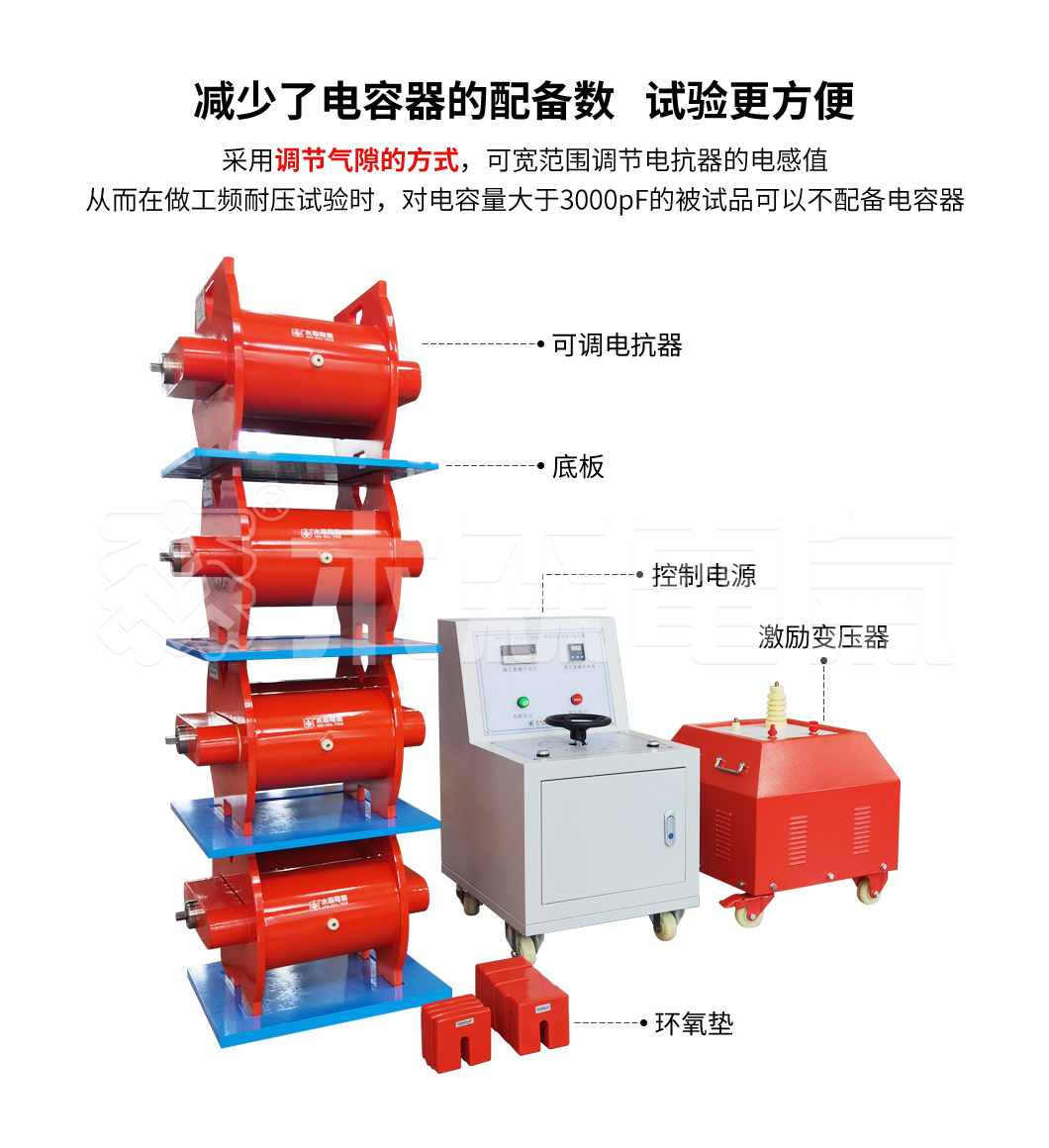

1、采用调节气隙的方式,可宽范围调节电抗器的电感值。从而在做工频耐压试验时,对电容量大于3000pf的被试品可以不配备电容器,大大减少了电容器的配备数,使试验变得极为方便。

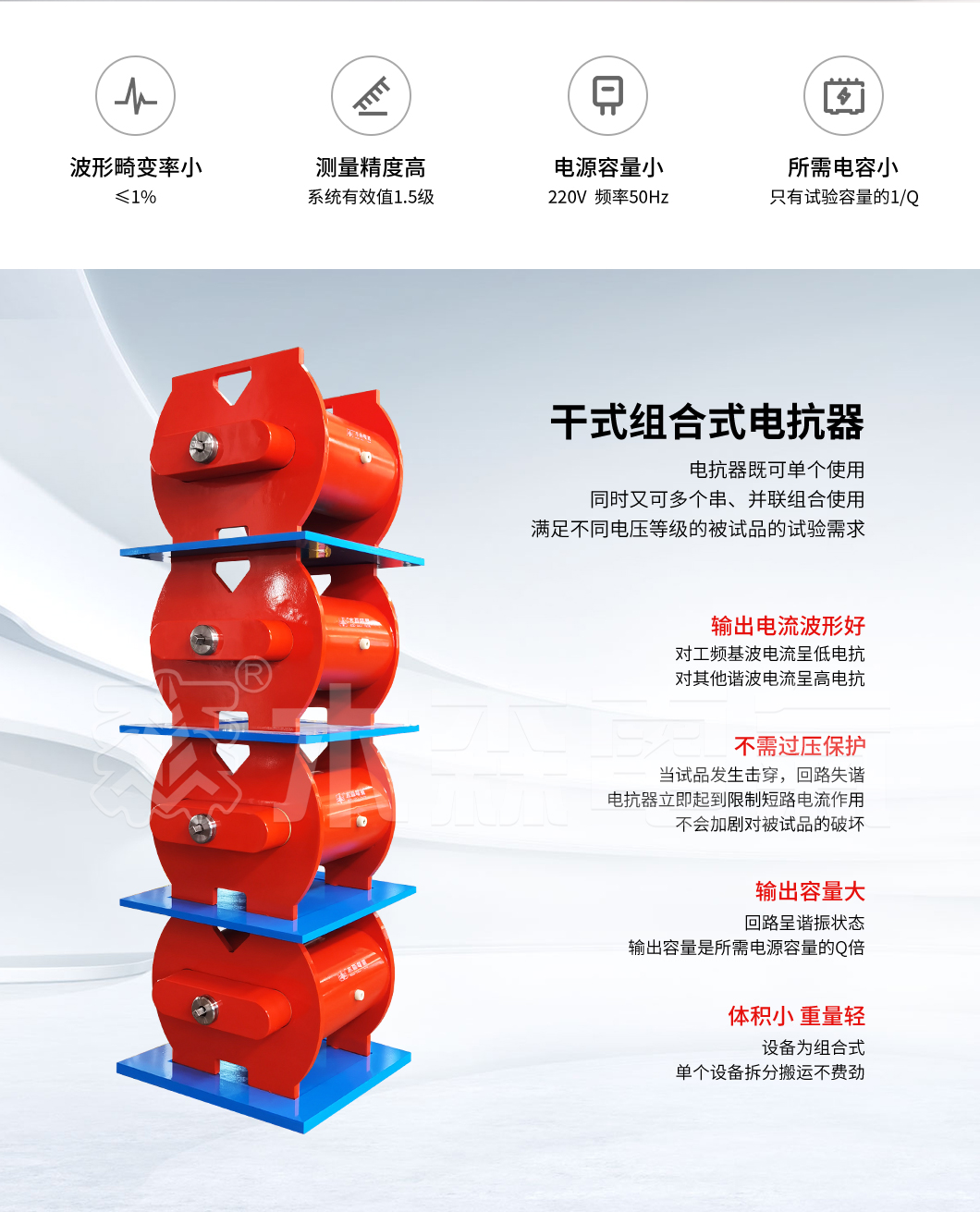

2、装置为干式组合式串联谐振装置,由干式试验变压器(励磁变压器)和多个干式电抗器组成,其电抗器既可单个使用,同时又可多个串、并联使用。

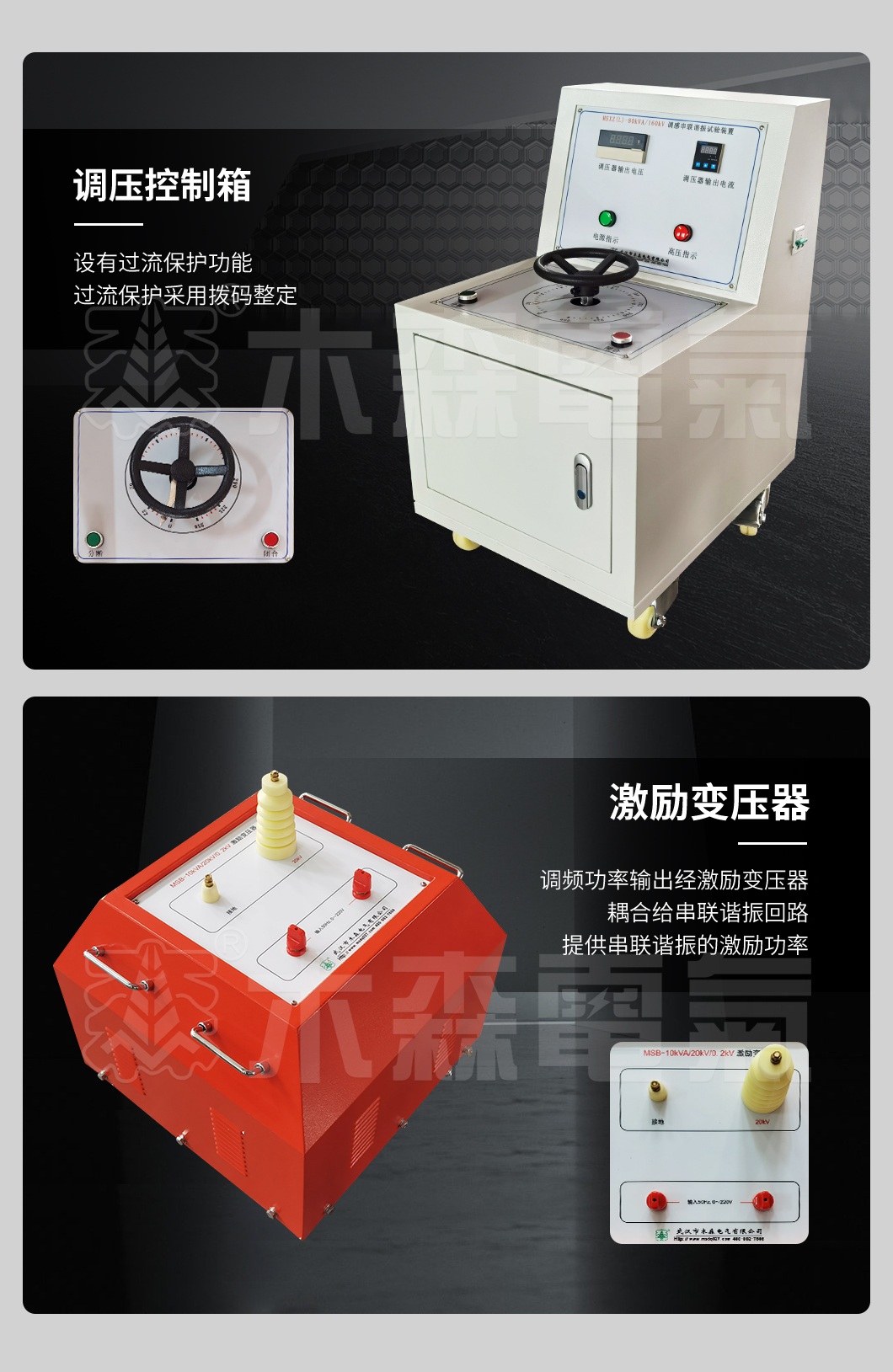

3、调压控制箱设有过流保护功能,过流保护采用拨码整定。
4、输出电流波形好,回路对工频基波电流呈低电抗,而对其他谐波电流呈高电抗。需要电源容量小。
5、由于回路呈谐振状态,输出容量是所需电源容量的q倍,品质因数q值可达10~80。
6、不需过压保护,当试品发生击穿,回路失谐,电抗器立即起到限制短路电流作用。不会加剧对被试品的破坏。

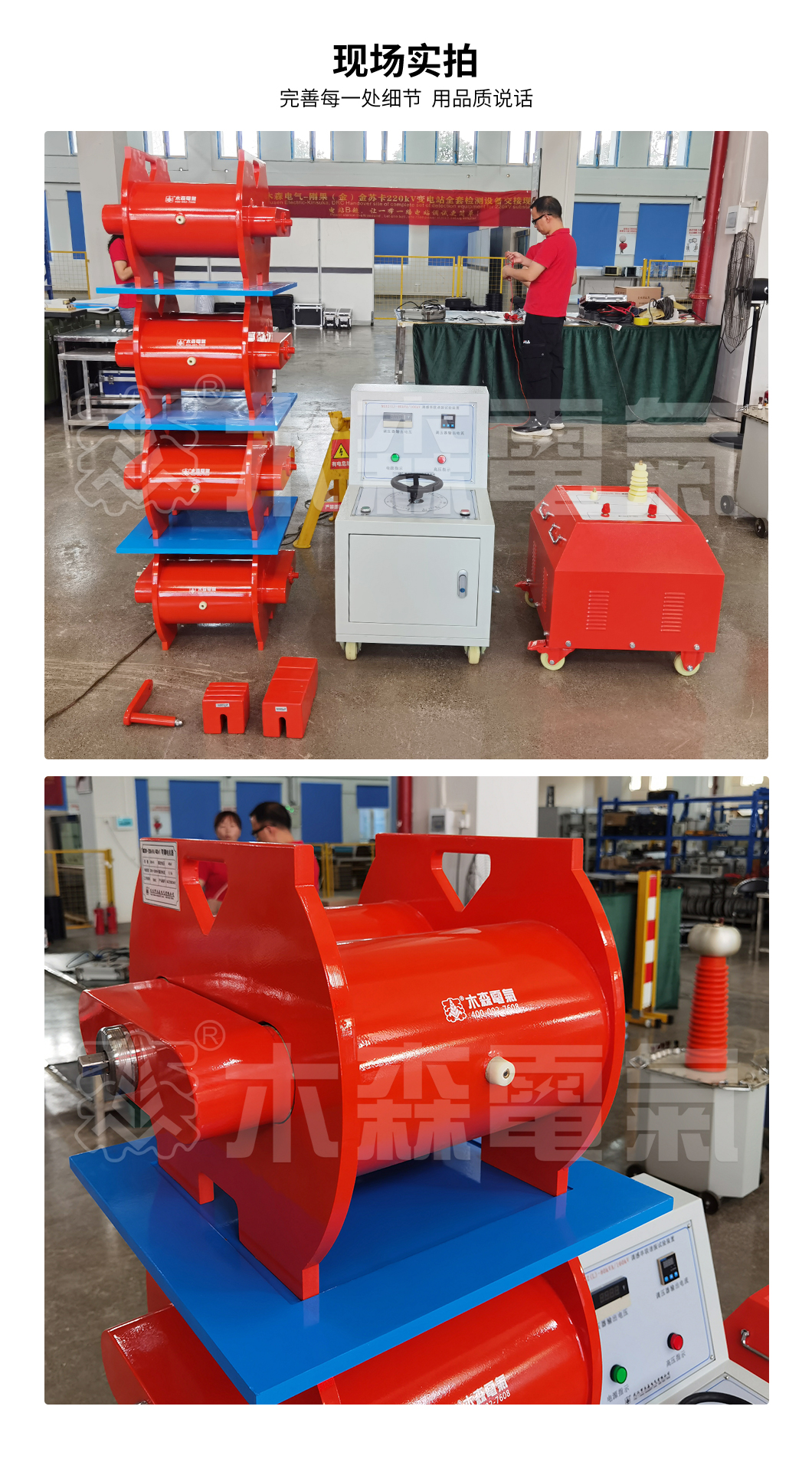

7、装置整套设备为组合式,体积小,重量轻,特别适合现场使用。

注:1.串联谐振装置产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 凯发体育软件,服务热线:400-002-7608。

产品证书

   企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过iso9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、gb/t19001-2008质量管理体系要求、gb/t24001-2004环境管理体系要求、gb/t28001-2011职业健康安全管理体系要求。

串联谐振专利帧数
串联谐振计算机著作权 串联谐振产品专利 iso质量管理体系认证证书

注:1.串联谐振装置产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 凯发体育软件,服务热线:400-002-7608。

产品参数

msxz(l)调感串联谐振试验装置技术参数:

  额定容量   80kva
  输入电源   220v,频率为50hz
  额定电压   160kv
  额定电流   0.5a
  工作频率   50hz
  波形畸变率   输出电压波形畸变率≤1%
  测量精度   系统有效值1.5级
  工作时间   额定负载下允许连续15min;过压1.1倍1分钟
  温升   额定负载下连续运行5min后温升≤45k
  品质因数   装置自身q≥10(f =50hz)
  单台电抗器   耐压40kv

msxz(l)调感串联谐振试验装置主要配置参数:

  激励变压器msb-10kva/20kv:1台
  额定容量   10kva
  输入电压   ac 220v,单相
  输出电压   20kv
  重量   约45kg
  控制电源msxb-f-10kva/220v:1台
  额定容量   10kva
  工作电源   ac 220±10%v 工频
  输出电压   0~250v
  额定输入电流   50a
  额定输出电流   50a
  可调电抗器 msdk-20kva/40kv:4节
  额定容量   20kva
  额定电压   40kv
  额定电流   0.5a
  电感量   200-1200h 单节可调
  品质因素   q≥10 (f = 50hz)
  重量   约40kg

调感串联谐振试验装置调感串联谐振试验装置调感串联谐振试验装置调感串联谐振试验装置调感串联谐振试验装置调感串联谐振试验装置

售后保障

   1、保修期内我们对所销售的调感串联谐振试验装置三月包换。
   2、我们售出的调感串联谐振试验装置三年免费维护、长期提供备品备件。
   3、保修期内调感串联谐振试验装置软件免费升级。
   4、我们保证在15分钟内进行电话指导,助您自行排除设备的简单故障。
   5、根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
   6、修理期间,木森电气可免费提供同类产品免费供客户使用,直到调感串联谐振试验装置修好。
   7、木森电气所提供的串联谐振装置专机专号,终生维修。
