zgf系列一体化直流高压发生器

产品别称:

一体化直流高压发生器,直流高压发生器,一体化直高发,一体化直流发生器

参考标准:

dl/t848.1-2004

产品特点:

便携式高压检测仪器,专门用来检测电力器件的电气绝缘强度和泄漏电流

产品说明书

凯发体育软件的解决方案 :

产品简介产品证书产品参数售后保障

全国服务热线

400-002-7608

产品简介

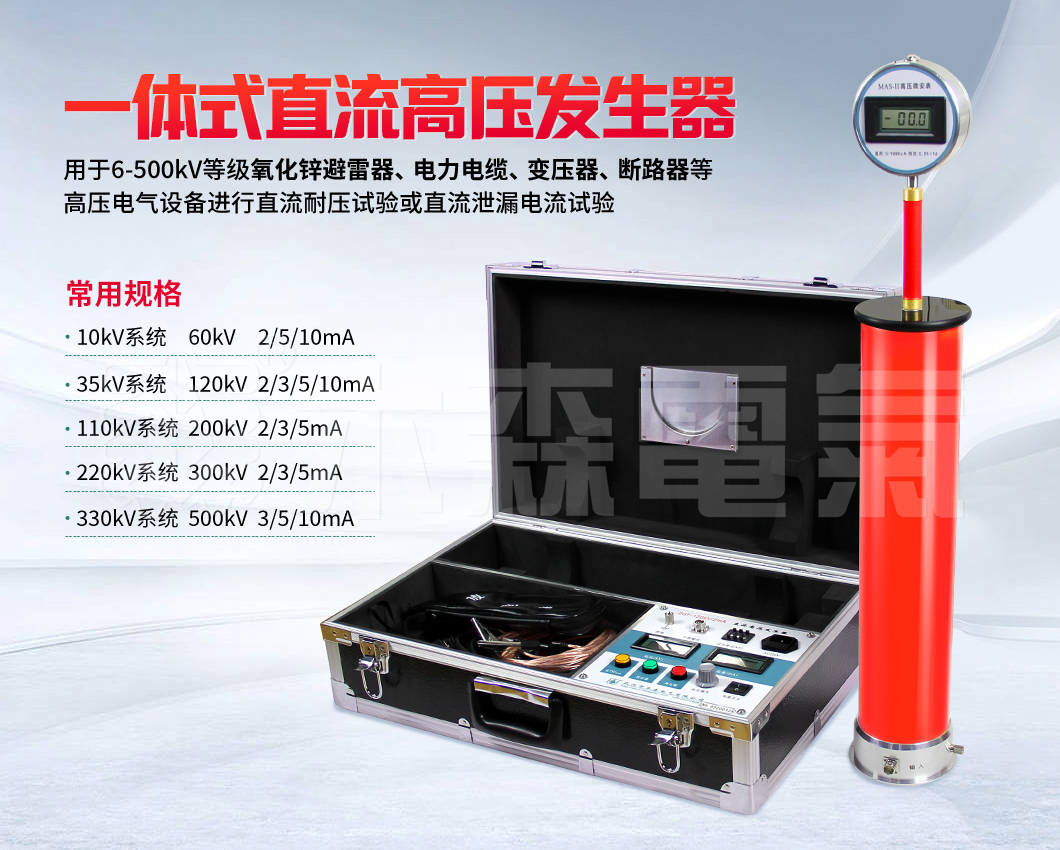

mszgf一体式直流高压发生器是根据中国最新电力行业标准dl/t848.1-2004《高压试验装置通用技术条件 第1部分:直流高压发生器》设计制造的新一代便携式高压检测仪器,专门用来检测电力器件的电气绝缘强度和泄漏电流。

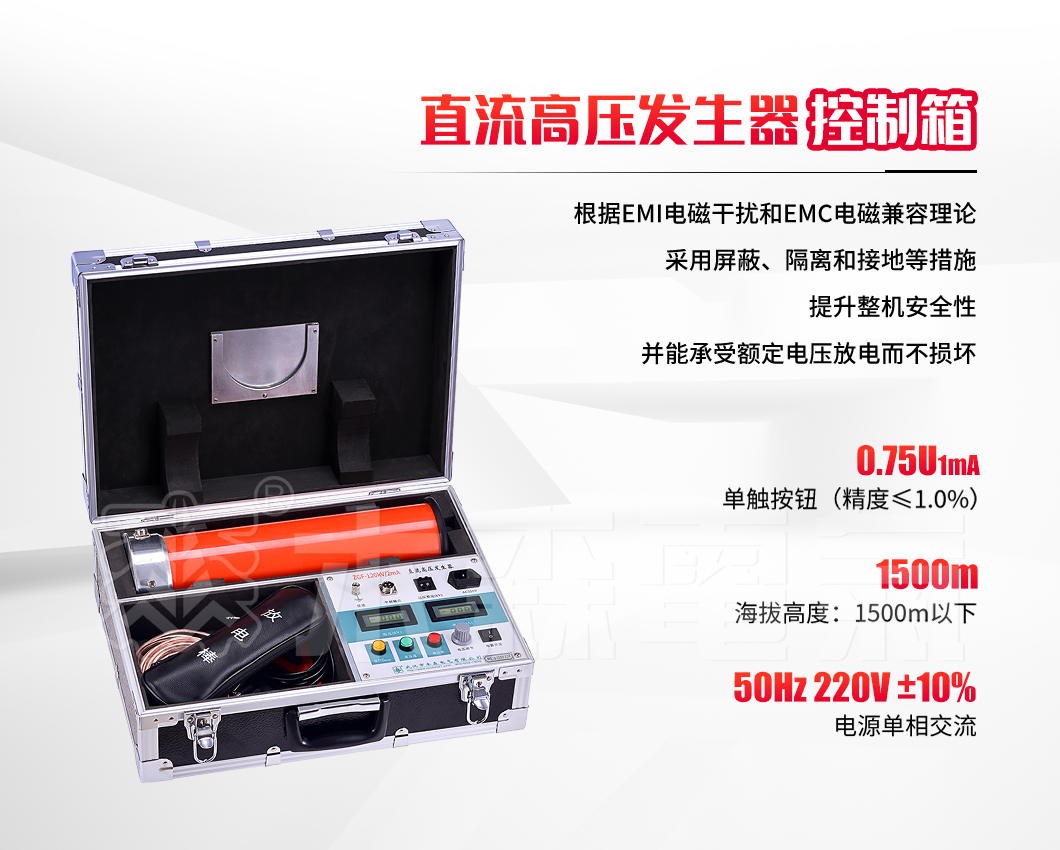

     mszgf一体式直流高压发生器采用高频倍压电路,应用最新pwm脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。使用进口大功率igbt器件及其驱动技术,消除开关干扰,实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管,使倍压筒更加小巧轻便,提升整机效率。根据emi电磁干扰和emc电磁兼容理论,采用屏蔽、隔离和接地等措施,提升整机安全性,并能承受额定电压放电而不损坏。仪器保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全。过压整定选用数字拨码开关,操作简单并具有较高的整定精度。增设智能高精度0.75u功能按钮,利于氧化锌避雷器的测试。
     mszgf一体式直流高压发生器选用一体式设计方案:倍压筒和主机放置在一个机箱内,结合最新科技、选用最新器件,实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点,是高压测试行业的理想测试仪器。
     适用于电力、铁路、化工、工矿、冶金、钢铁等部门对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏试验,亦可作静电吸尘、喷涂等电源。

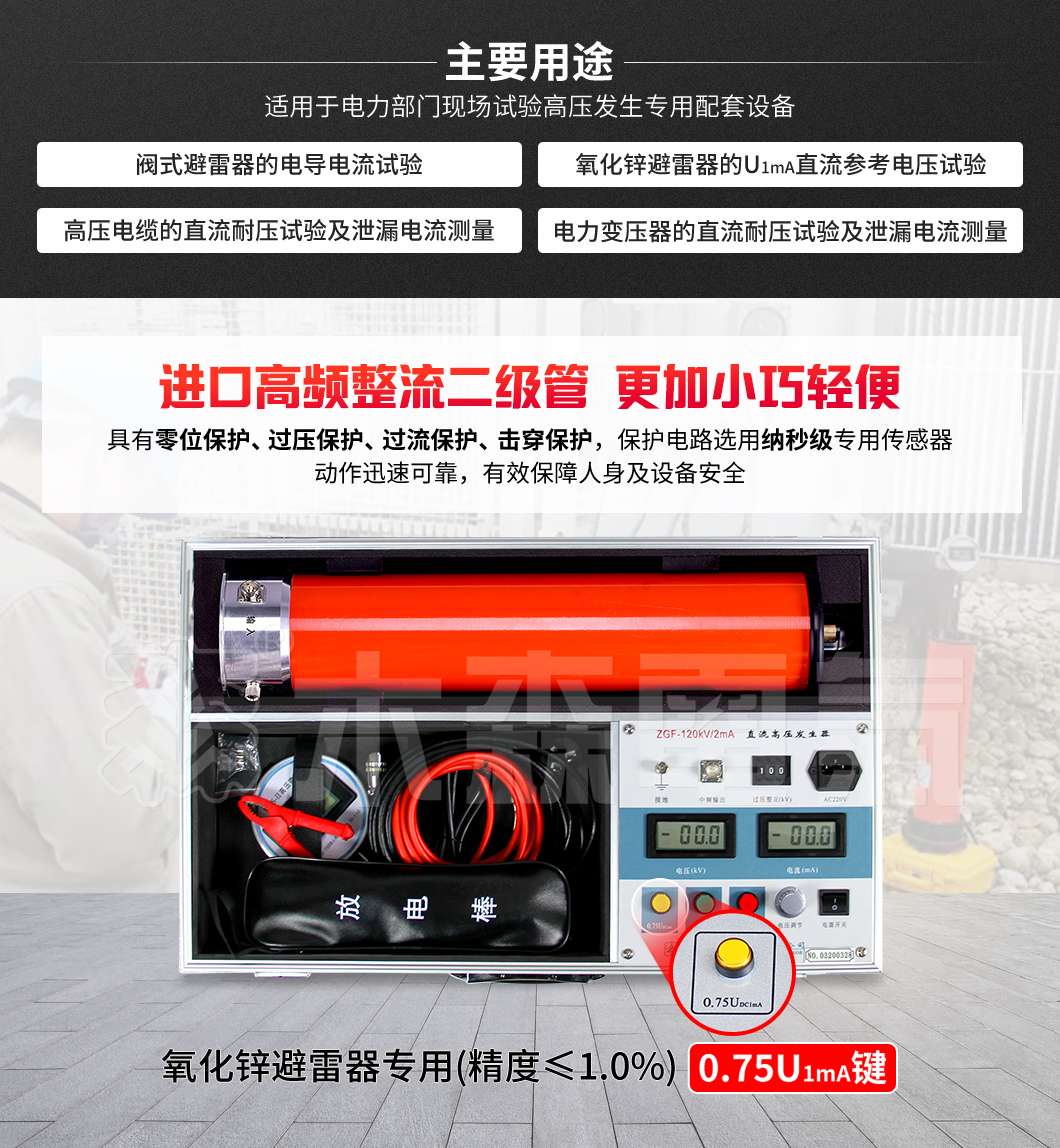

适用范围 scope of application:

 1、阀式避雷器的电导电流试验。
2、电力变压器的直流耐压试验及泄漏电流测量。
3、高压电缆(35~500kv及以下)的直流耐压试验及泄漏电流测量。
4、氧化锌避雷器的u1ma直流参考电压试验和0.75u1ma下的泄漏电流试验。

产品特征 product characteristics:

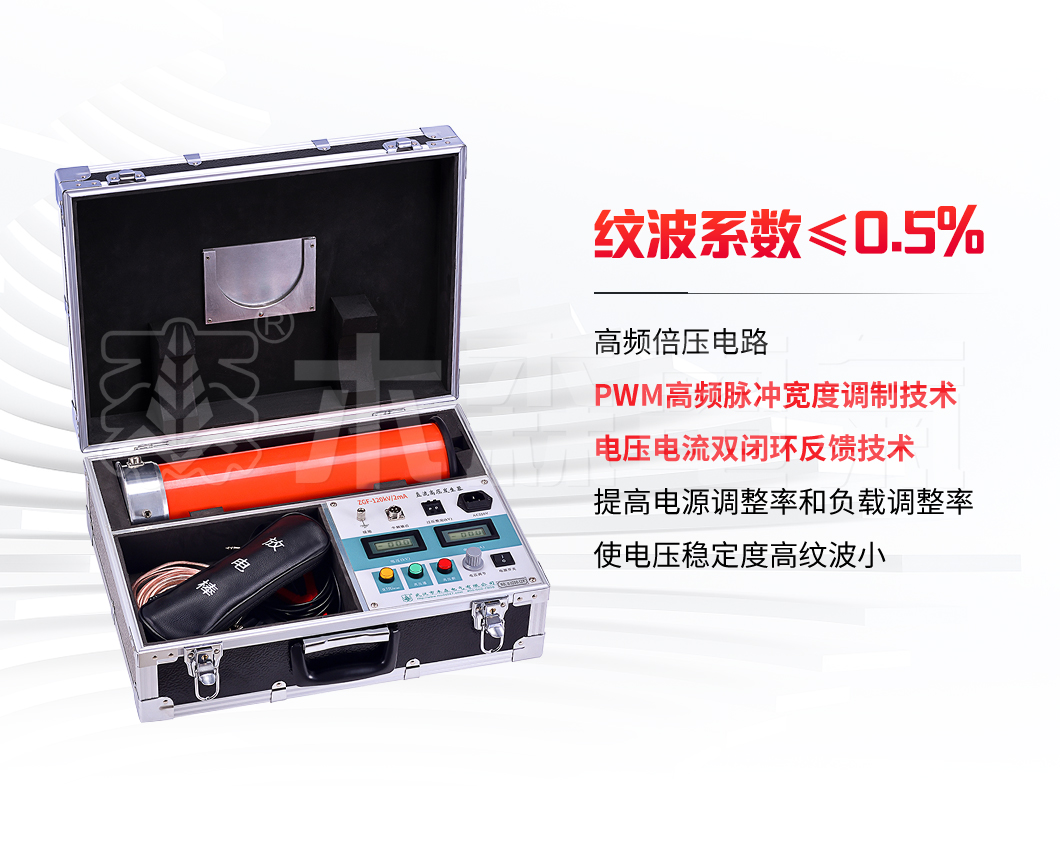

1、输出电压稳定:采用高频倍压电路,应用新型pwm脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。
2、保护全面:保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全。
3、0.75u功能:增设智能高精度0.75u功能一键按钮,按下此按钮,电压电流自动跳转至0.75u状态,利于氧化锌避雷器的测试。
4、零起升压:升压电位器零起升压,采用进口多圈电位器,升压过程平稳,调节精度高。
5、过压设定:过压整定选用数字拨码开关,操作简单,并具有较高的整定精度。
6、一体式设计:选用一体式设计方案,主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管,使倍压筒体积小巧,提升整机效率,便于携带。

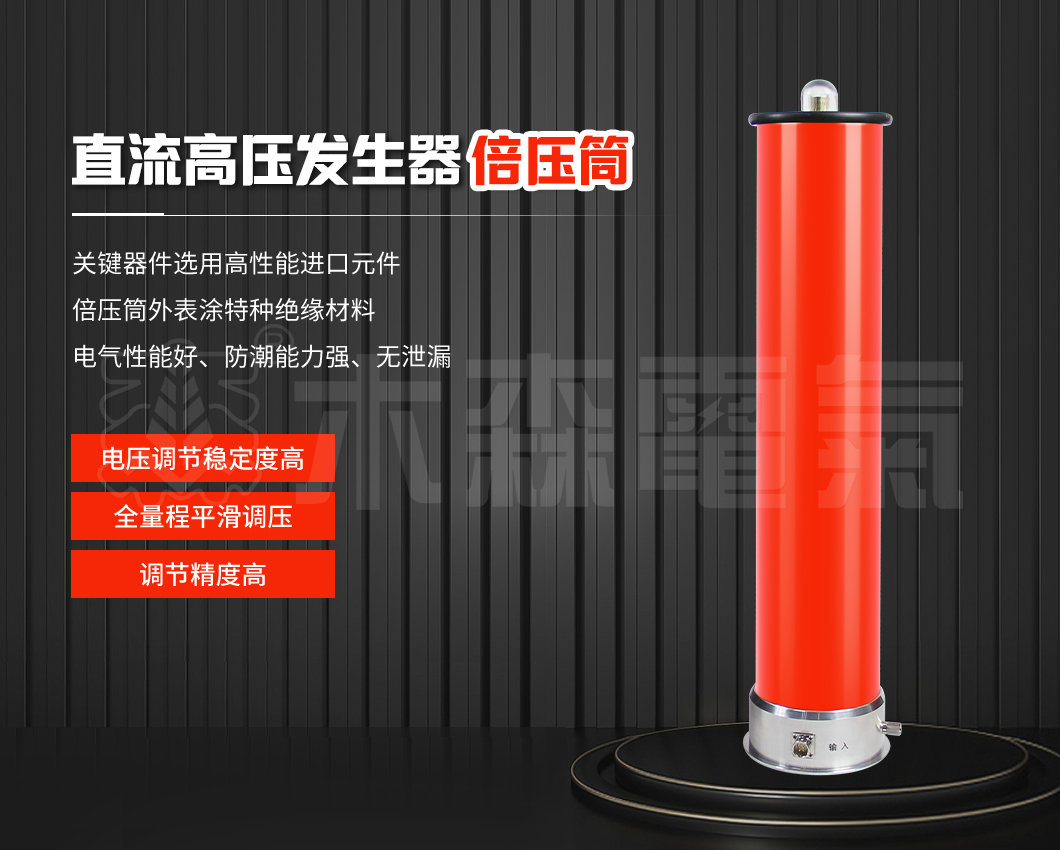

7、性能可靠:关键器件选用高性能进口元件,倍压筒外表涂特种绝缘材料,电气性能好、防潮能力强、无泄漏。
8、操作简单:仪器界面各功能按键,布局合理,指示清晰,易学易用。



产品证书

   企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过iso9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、gb/t19001-2008质量管理体系要求、gb/t24001-2004环境管理体系要求、gb/t28001-2011职业健康安全管理体系要求。

注:1.一体化直流发生器产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 凯发体育软件,服务热线:400-002-7608。

产品参数

规格 60/2 60/3 60/5 120/2 120/3 120/5
额定电压(kv) 60 60 60 120 120 120
额定电流(ma) 2 3 5 2 3 5
额定功率(w) 120 180 300 240 360 600
整机质量(kg) 9 10
整机体积(mm3) 465*390*190 565*390*190
倍压筒高度(mm) 440 535
输出电压精度 ±(1.0%读数±2个字)
输出电流精度 ±(1.0%读数±2个字)
纹波系数 ≤0.5%
工作方式 间断使用,额定负载30分钟
过载能力 空载电压可超出额定电压10%使用10分钟
最大充电电流为1.25倍额定电流
电源:ac220v±10% 50hz
工作环境 温度:-10-40℃
相对湿度:室温为25℃时不大于85%(无凝露)
海拔高度:1500米以下


选型参考 selection of reference:

选型参考 – 氧化锌避雷器直流参考电压和泄漏电流试验

避雷器额定电压 kv 10 35 66 110 220
直流参考电压 kv 28 90 135 168 314
设备选型 kv / ma zgf - 60 / 2 zgf - 120 / 2 zgf - 200 / 2 zgf - 200 / 2 zgf - 400 / 3

选型参考 – 根据变电站电压等级选择
变电站电压等级 kv 10 35 66 110 220 330
最高试验电压 kv 47 105 135 192 305 大于400
设备选型 kv / ma zgf - 60 / 2 zgf - 120 / 2 zgf - 200 / 2 zgf - 200 / 2 zgf - 400 / 3 zgf - 800 / 10

选型参考 – 根据承修承试资质级别选择

承修承试级别 5 级 4 级 3 级 2 级 1 级
最高试验电压 kv 28 90 168 305 大于400
设备选型 kv / ma zgf - 60 / 2 zgf - 120 / 2 zgf - 200 / 2 zgf - 400 / 3 zgf - 800 / 10

选型参考 – 纸绝缘电缆直流耐压和泄漏电流试验试验

电缆额定电压 uo / u kv 3.6 / 6 6 / 6 6 / 10 8.7 / 10 21 / 35 26 / 35
直流试验电压 kv 17 30 40 47 105 130
设备选型 kv / ma zgf - 60 / 2 zgf - 60 / 2 zgf - 60 / 2 zgf - 60 / 2 zgf - 120 / 3 zgf - 200 / 5

选型参考 – 橡塑绝缘电缆直流耐压和泄漏电流试验试验

电缆额定电压 uo / u kv 6 / 10 8.7 / 10 21 / 35 26 / 35 48 / 66 64 / 110 127 / 220
直流试验电压 kv 26 37 63 78 144 192 305
设备选型 kv / ma zgf - 60 / 2 zgf - 60 / 2 zgf - 120 / 5 zgf - 120 / 5 zgf - 200 / 5 zgf - 200 / 10 zgf - 400 / 5

选型参考 – 自容式充油电缆主绝缘直流耐压和泄漏电流试验试验
电缆额定电压 uo / u kv 48 / 66 64 / 110 127 / 220 190 / 330 290 / 500
直流试验电压 kv 175 275 475 585 775
设备选型 kv / ma zgf - 200 / 3 zgf - 300 / 3 zgf - 500 / 5 zgf - 600 / 5 zgf - 800 / 10

注:1.一体化直流发生器产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 凯发体育软件,服务热线:400-002-7608。


一体化直流高压发生器一体化直流高压发生器一体化直流高压发生器一体化直流高压发生器一体化直流高压发生器一体化直流高压发生器

售后保障


关于木森电气1、  保修期内我们对所销售的一体化直流高压发生器包修包换。
2、  我们售出的一体化直流高压发生器三年免费维护、长期提供备品备件。
3、  保修期内一体化直流高压发生器的软件免费升级。
4、  我们保证在15分钟内进行电话指导,助您自行排除设备的简单故障。
5、  根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
6、  修理期间,木森电气可免费提供同类产品免费供客户使用,直到一体化直流高压发生器修好。
7、  木森电气所提供的一体化直流高压发生器专机专号,终生维修。
