变频串联谐振系列：适用于大容量、高电压电气设备的交接和预防性试验
调频串联谐振试验装置以全新的、创新的技术完成各种试验，减少所需电源容量，同时克服传统谐振仅能满足一根电缆3小时的极限工作时间，专利技术设计保证工程现场多根电缆连续耐压的需求。
满足不同等级电压试验，电抗器采用多只分开设计，可根据现场试验需求任意组合。

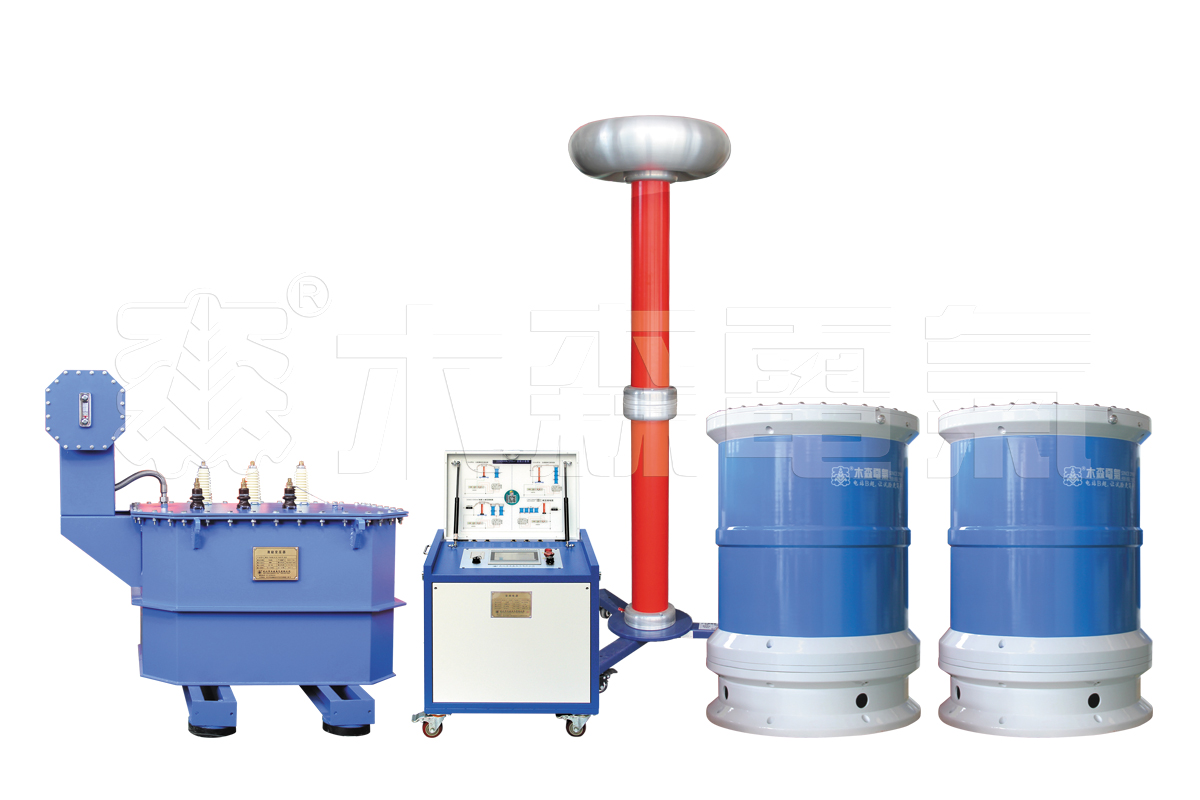

msxz(f)-2160kva/270kv调频串联谐振试验装置：该装置主要针对35kv、110kv电缆，110kv主变、35kv、110kv及以下电压等级gis、开关等变电站设备的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。

被试品	电容量	试验频率	试验电压	试验时间
110kv/1200mm²电缆 2km	≤0.564uf	30-300hz	128kv	60min
110kvgis、开关等电气设备		30-300hz	265kv	1min

我公司调频串联谐振试验装置主要功能及其技术特点：
1、调频串联谐振试验装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能。
2、设备重量和体积为普通试验装置的1/10-1/30。试验所需的电源功率只有试验容量的1/q。
3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式.
4、存储和打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定。
6、dsp平台技术，根据用户需要增减功能和升级，人机交换界面更为人性化。
7、改善输出电压的波形。
8、防止大的短路电流烧伤故障点。
9、不会出现任何恢复过电压。

序号	名称	规格	数量
1	激励变压器	msb-75kva/4/8/16kv/0.4kv	1台
2	变频电源	msxz-f-75kw/380v	1台
3	高压电抗器	msdk-1080kva/135kv	2台
4	电容分压器	frc-270kv/2000pf	1套
5	内部连接线		1套

设备主要配置：

激励变压器msb-75kva/4/8/16kv/0.4kv

额定容量	75kva
输入电压	0～400v，单相
输出电压	4/8/16kv
结构	干式
重量	约350kg

变频电源msxz-f-75kw/380v

额定输出容量	75kw
工作电源	380v±10%（三相），工频
输出电压	0～400v单相
额定输入电流	114a
额定输出电流	187.5a
电压分辨率	0.01kv
电压测量精度	1.5%
频率调节范围	30～300hz 分辨率≤0.1hz 稳定度0.1%
运行时间	额定容量下连续60min
噪声水平	≤50db
